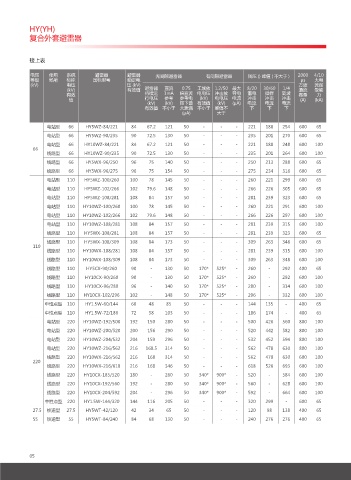

P. 8
HY(YH)
复合外套避雷器
接上表
电压 使用 系统 避雷器 避雷器 无间隙避雷器 有间隙避雷器 残压 () 峰值 ( 不大于 ) 2000 4/10
等级 场所 标称 国标型号 额定电 μs 大电
(kV) 电压 压 (kV) 方波 流耐
(kV) 有效值 避雷器 直流 0.75 工频放 1.2/50 最大 8/20 30/60 1/4 通流 受能
有效 持续运 1mA 倍直流 电电压 冲击放 导电 雷电 操作 陡坡 容量 力
值 行电压 参考 参考电 (kV) 电电压 电流 冲击 冲击 冲击 (A) (kA)
(kV) (kV) 压下最 有效值 (kV) (μA) 电流 电流 电流
有效值 不小于 大泄漏 不小于 峰值不 下 下 下
(μA) 大于
电站型 66 HY5WZ-84/221 84 67.2 121 50 - - - 221 188 254 600 65
电站型 66 HY5WZ-90/235 90 72.5 130 50 - - - 235 201 270 600 65
电站型 66 HY10WZ-84/221 84 67.2 121 50 - - - 221 188 248 600 100
66
线路型 66 HY10WZ-90/235 90 72.5 130 50 - - - 235 201 264 600 100
线路型 66 HY5WX-96/250 96 75 140 50 - - - 250 213 288 600 65
线路型 66 HY5WX-96/275 96 75 154 50 - - - 275 234 316 600 65
电站型 110 HY5WZ-100/260 100 78 145 50 - - - 260 221 299 600 65
电站型 110 HY5WZ-102/266 102 79.6 148 50 - - - 266 226 305 600 65
电站型 110 HY5WZ-108/281 108 84 157 50 - - - 281 239 323 600 65
电站型 110 HY10WZ-100/260 100 78 145 50 - - - 260 221 291 600 100
电站型 110 HY10WZ-102/266 102 79.6 148 50 - - - 266 226 297 600 100
电站型 110 HY10WZ-108/281 108 84 157 50 - - - 281 239 315 600 100
线路型 110 HY5WX-108/281 108 84 157 50 - - - 281 239 323 600 65
线路型 110 HY5WX-108/309 108 84 173 50 - - - 309 263 348 600 65
110
线路型 110 HY10WX-108/281 108 84 157 50 - - - 281 239 315 600 100
线路型 110 HY10WX-108/309 108 84 173 50 - - - 309 263 348 600 100
线路型 110 HY5CX-90/260 90 - 130 50 170* 525* - 260 - 292 400 65
线路型 110 HY10CX-90/260 90 - 130 50 170* 525* - 260 - 292 600 100
线路型 110 HY10CX-96/280 96 - 140 50 170* 525* - 280 - 314 600 100
线路型 110 HY10CX-102/296 102 - 148 50 170* 525* - 296 - 332 600 100
中性点型 110 HY1.5W-60/144 60 48 85 50 - - - 144 135 - 400 65
中性点型 110 HY1.5W-72/186 72 58 103 50 - - - 186 174 - 400 65
电站型 220 HY10WZ-192/500 192 150 280 50 - - - 500 426 560 800 100
电站型 220 HY10WZ-200/520 200 156 290 50 - - - 520 442 582 800 100
电站型 220 HY10WZ-204/532 204 159 296 50 - - - 532 452 594 800 100
电站型 220 HY10WZ-216/562 216 168.5 314 50 - - - 562 478 630 800 100
线路型 220 HY10WX-216/562 216 168 314 50 - - - 562 478 630 600 100
220
线路型 220 HY10WX-216/618 216 168 346 50 - - - 618 526 693 600 100
线路型 220 HY10CX-185/520 180 - 260 50 340* 900* - 520 - 584 600 100
线路型 220 HY10CX-192/560 192 - 280 50 340* 900* - 560 - 628 600 100
线路型 220 HY10CX-204/592 204 - 296 50 340* 900* - 592 - 664 600 100
中性点型 220 HY1.5W-144/320 144 116 205 50 - - - 320 299 - 600 65
27.5 铁道型 27.5 HY5WT-42/120 42 34 65 50 - - - 120 98 138 400 65
55 铁道型 55 HY5WT-84/240 84 68 130 50 - - - 240 276 276 400 65
