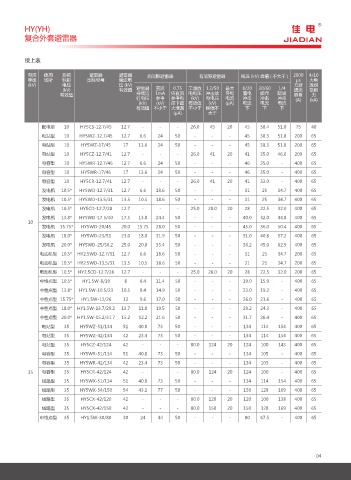

P. 7
HY(YH)
复合外套避雷器
接上表
电压 使用 系统 避雷器 避雷器 无间隙避雷器 有间隙避雷器 残压 (kV) 峰值 ( 不大于 ) 2000 4/10
等级 场所 标称 国标型号 额定电 μs 大电
(kV) 电压 压 (kV) 方波 流耐
(kV) 有效值 避雷器 直流 0.75 工频放 1.2/50 最大 8/20 30/60 1/4 通流 受能
有效值 持续运 1mA 倍直流 电电压 冲击放 导电 雷电 操作 陡坡 容量 力
行电压 参考 参考电 (kV) 电电压 电流 冲击 冲击 冲击 (A) (kA)
(kV) (kV) 压下最 有效值 (kV) (μA) 电流 电流 电流
有效值 不小于 大泄漏 不小于 峰值不 下 下 下
(μA) 大于
配电型 10 HY5CS-12.7/45 12.7 - - - 26.0 45 20 45 38.4 51.0 75 40
电站型 10 HY5WZ-12.7/45 12.7 6.6 24 50 - - - 45 38.3 51.8 200 65
电站型 10 HY5WZ-17/45 17 13.6 24 50 - - - 45 38.3 51.8 200 65
电站型 10 HY5CZ-12.7/41 12.7 - - - 26.0 41 20 41 35.0 46.0 200 65
电容型 10 HY5WR-12.7/46 12.7 6.6 24 50 - - - 46 35.0 - 400 65
电容型 10 HY5WR-17/46 17 13.6 24 50 - - - 46 35.0 - 400 65
电容型 10 HY5CR-12.7/41 12.7 - - - 26.0 41 20 41 33.0 - 400 65
发电机 10.5* HY5WD-12.7/31 12.7 6.6 18.6 50 - - - 31 25 34.7 400 65
发电机 10.5* HY5WD-13.5/31 13.5 10.5 18.6 50 - - - 31 25 34.7 400 65
发电机 10.5* HY5CD-12.7/28 12.7 - - - 25.0 28.0 20 28 22.5 32.0 400 65
发电机 13.8* HY5WD-17.5/40 17.5 13.8 24.4 50 - - - 40.0 32.0 44.8 400 65
10
发电机 15.75* HY5WD-20/45 20.0 15.75 28.0 50 - - - 45.0 36.0 50.4 400 65
发电机 18.0* HY5WD-23/51 23.0 18.0 31.9 50 - - - 51.0 40.8 57.2 400 65
发电机 20.0* HY5WD-25/56.2 25.0 20.0 35.4 50 - - - 56.2 45.0 62.9 400 65
电动机型 10.5* HY2.5WD-12.7/31 12.7 6.6 18.6 50 - - - 31 25 34.7 200 65
电动机型 10.5* HY2.5WD-13.5/31 13.5 10.5 18.6 50 - - - 31 25 34.7 200 65
电动机型 10.5* HY2.5CD-12.7/28 12.7 - - - 25.0 28.0 20 28 22.5 32.0 200 65
中性点型 10.5* HY1.5W-8/19 8 6.4 11.4 50 - - - 19.0 15.9 - 400 65
中性点型 13.8* HY1.5W-10.5/23 10.5 8.4 14.9 50 - - - 23.0 19.2 - 400 65
中性点型 15.75* HY1.5W-12/26 12 9.6 17.0 50 - - - 26.0 21.6 - 400 65
中性点型 18.0* HY1.5W-13.7/29.2 13.7 11.0 19.5 50 - - - 29.2 24.3 - 400 65
中性点型 20.0* HY1.5W-15.2/31.7 15.2 12.2 21.6 50 - - - 31.7 26.4 - 400 65
电站型 35 HY5WZ-51/134 51 40.8 73 50 - - - 134 114 154 400 65
电站型 35 HY5WZ-42/134 42 23.4 73 50 - - - 134 114 154 400 65
电站型 35 HY5CZ-42/124 42 - - - 80.0 124 20 124 100 143 400 65
电容型 35 HY5WR-51/134 51 40.8 73 50 - - - 134 105 - 400 65
电容型 35 HY5WR-42/134 42 23.4 73 50 - - - 134 105 - 400 65
35 电容型 35 HY5CR-42/124 42 - - 80.0 124 20 124 100 - 400 65
线路型 35 HY5WX-51/134 51 40.8 73 50 - - - 134 114 154 400 65
线路型 35 HY5WX-54/150 54 43.2 77 50 - - - 150 128 169 400 65
线路型 35 HY5CX-42/120 42 - - - 80.0 120 20 120 100 138 400 65
线路型 35 HY5CX-42/150 42 - - - 80.0 150 20 150 128 169 400 65
中性点型 35 HY1.5W-30/80 30 24 44 50 - - - 80 67.5 - 400 65
04
