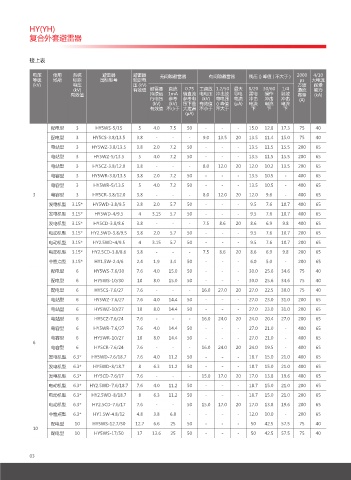

Page 6 - 浙江佳电电力科技有限公司

HY(YH)
复合外套避雷器

接上表

电压 使用 系统 避雷器 避雷器 无间隙避雷器 有间隙避雷器 残压 () 峰值 ( 不大于 ) 2000 4/10
等级 场所 标称 国标型号 额定电 μs 大电流
(kV) 电压 压 (kV) 方波 耐受
(kV) 有效值 避雷器 直流 0.75 工频放 1.2/50 最大 8/20 30/60 1/4 通流 能力
有效值 持续运 1mA 倍直流 电电压 冲击放 导电 雷电 操作 陡坡 容量 (kA)
行电压 参考 参考电 (kV) 电电压 电流 冲击 冲击 冲击 (A)
(kV) (kV) 压下最 有效值 () 峰值 (μA) 电流 电流 电流
有效值 不小于 大泄漏 不小于 不大于 下 下 下
(μA)

配电型 3 HY5WS-5/15 5 4.0 7.5 50 - - - 15.0 12.8 17.3 75 40
配电型 3 HY5CS-3.8/13.5 3.8 - - - 9.0 13.5 20 13.5 11.4 15.0 75 40
电站型 3 HY5WZ-3.8/13.5 3.8 2.0 7.2 50 - - - 13.5 11.5 15.5 200 65
电站型 3 HY5WZ-5/13.5 5 4.0 7.2 50 - - - 13.5 11.5 15.5 200 65
电站型 3 HY5CZ-3.8/12.0 3.8 - - - 8.0 12.0 20 12.0 10.2 13.5 200 65
电容型 3 HY5WR-3.8/13.5 3.8 2.0 7.2 50 - - - 13.5 10.5 - 400 65
电容型 3 HY5WR-5/13.5 5 4.0 7.2 50 - - - 13.5 10.5 - 400 65
3 电容型 3 HY5CR-3.8/12.0 3.8 - - - 8.0 12.0 20 12.0 9.6 - 400 65
发电机型 3.15* HY5WD-3.8/9.5 3.8 2.0 5.7 50 - - - 9.5 7.6 10.7 400 65
发电机型 3.15* HY5WD-4/9.5 4 3.15 5.7 50 - - - 9.5 7.6 10.7 400 65
发电机型 3.15* HY5CD-3.8/8.6 3.8 - - - 7.5 8.6 20 8.6 6.9 9.8 400 65
电动机型 3.15* HY2.5WD-3.8/9.5 3.8 2.0 5.7 50 - - - 9.5 7.6 10.7 200 65

电动机型 3.15* HY2.5WD-4/9.5 4 3.15 5.7 50 - - - 9.5 7.6 10.7 200 65
电动机型 3.15* HY2.5CD-3.8/8.6 3.8 - - - 7.5 8.6 20 8.6 6.9 9.8 200 65
中性点型 3.15* HY1.5W-2.4/6 2.4 1.9 3.4 50 - - - 6.0 5.0 - 200 65
配电型 6 HY5WS-7.6/30 7.6 4.0 15.0 50 - - - 30.0 25.6 34.6 75 40
配电型 6 HY5WS-10/30 10 8.0 15.0 50 - - - 30.0 25.6 34.6 75 40
配电型 6 HY5CS-7.6/27 7.6 - - - 16.0 27.0 20 27.0 22.5 30.0 75 40
电站型 6 HY5WZ-7.6/27 7.6 4.0 14.4 50 - - - 27.0 23.0 31.0 200 65
电站型 6 HY5WZ-10/27 10 8.0 14.4 50 - - - 27.0 23.0 31.0 200 65
电站型 6 HY5CZ-7.6/24 7.6 - - - 16.0 24.0 20 24.0 20.4 27.0 200 65
电容型 6 HY5WR-7.6/27 7.6 4.0 14.4 50 - - - 27.0 21.0 - 400 65
电容型 6 HY5WR-10/27 10 8.0 14.4 50 - - - 27.0 21.0 - 400 65
6
电容型 6 HY5CR-7.6/24 7.6 - - - 16.0 24.0 20 24.0 19.5 - 400 65
发电机型 6.3* HY5WD-7.6/18.7 7.6 4.0 11.2 50 - - - 18.7 15.0 21.0 400 65
发电机型 6.3* HY5WD-8/18.7 8 6.3 11.2 50 - - - 18.7 15.0 21.0 400 65
发电机型 6.3* HY5CD-7.6/17 7.6 - - - 15.0 17.0 20 17.0 13.8 19.6 400 65
电动机型 6.3* HY2.5WD-7.6/18.7 7.6 4.0 11.2 50 - - - 18.7 15.0 21.0 200 65
电动机型 6.3* HY2.5WD-8/18.7 8 6.3 11.2 50 - - - 18.7 15.0 21.0 200 65
电动机型 6.3* HY2.5CD-7.6/17 7.6 - - 50 15.0 17.0 20 17.0 13.8 19.6 200 65
中性点型 6.3* HY1.5W-4.8/12 4.8 3.8 6.8 - - - - 12.0 10.0 - 200 65
配电型 10 HY5WS-12.7/50 12.7 6.6 25 50 - - - 50 42.5 57.5 75 40
10
配电型 10 HY5WS-17/50 17 13.6 25 50 - - - 50 42.5 57.5 75 40

03
