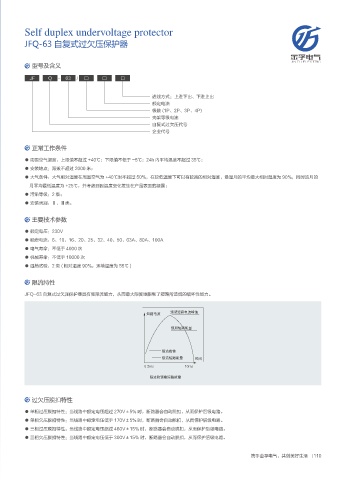

Self duplex undervoltage protector
JFQ-63 自复式过欠压保护器

型号及含义

JF Q 63 □ □ □

进线方式：上进下出、下进上出
额定电流
极数 (1P、2P、3P、4P)
壳架等级电流
自复式过欠压代号
企业代号

正常工作条件

● 周围空气温度：上限值不超过 +40℃；下限值不低于 -5℃；24h 内平均温度不超过 35℃；
● 安装地点：海拔不超过 2000 米；
● 大气条件：大气相对湿度在周围空气为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为 90%，同时该月的
月平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面的凝露；
● 污染等级：2 级；
● 安装类别：Ⅱ、Ⅲ类。

主要技术参数

● 额定电压：230V
● 额定电流：6、10、16、20、25、32、40、50、63A、80A、100A
● 电气寿命：不低于 4000 次
● 机械寿命：不低于 10000 次
● 湿热试验：2 类 ( 相对湿度 90%，环境温度为 55℃ )

限流特性

JFQ-63 自复式过欠压保护器具有高限流能力，从而最大限度地限制了短路所造成的破坏性能力。

ᮔయᆀᡸႂึࢎϘ
ᆀᡸႂຸ
ᮔయᆀᡸᑞ᧙

ᬌึࢎϘ
ᬌึᆀᡸᑞ᧙ ௐᫍ
NT NT

ᬌึ֖ᮔయᆀᡸᑞ᧙

过欠压脱扣特性

● 单相过压脱扣特性：当线路中额定电压超过 270V±5% 时，断路器会自动脱扣，从而保护后级电路。
● 单相欠压脱扣特性：当线路中额定电压低于 170V±5% 时，断路器会自动脱扣，从而保护后级电路。
● 三相过压脱扣特性：当线路中额定电压超过 460V±15% 时，断路器会自动脱扣，从而保护后级电路。
● 三相欠压脱扣特性：当线路中额定电压低于 300V±15% 时，断路器会自动脱扣，从而保护后级电路。
