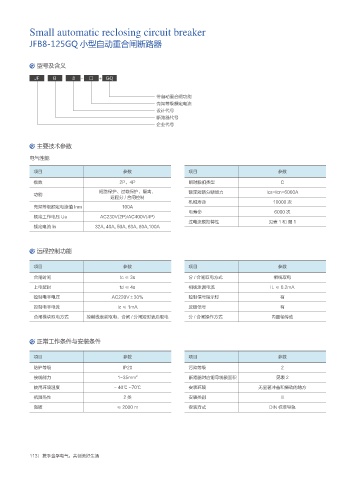

Small automatic reclosing circuit breaker
JFB8-125GQ 小型自动重合闸断路器

型号及含义

JF B 8 □ + GQ

带自动重合闸功能
壳架等级额定电流
设计代号
断路器代号
企业代号

主要技术参数

电气性能

项目 参数 项目 参数

极数 2P、4P 瞬时脱扣类型 C
短路保护、过载保护、隔离、 额定短路分断能力 Ics=Icn=6000A
功能
远程分 / 合闸控制
机械寿命 10000 次
壳架等级额定电流值 Inm 100A
电寿命 6000 次
额定工作电压 Ue AC230V(2P)/AC400V(4P)
过电流脱扣特性 见表 1 和 图 1
额定电流 In 32A, 40A, 50A, 63A, 80A,100A

远程控制功能

项目 参数 项目 参数
合闸时间 tc ≤ 3s 分 / 合闸取电方式 相线取电
上电延时 td ≤ 4s 相线泄漏电流 IL ≤ 0.2mA
控制电平电压 AC220V±30% 控制信号指示灯 有
控制电平电流 Ic ≤ 1mA 反馈信号 有

合闸模块取电方式 控制线表前取电，合闸 / 分闸短时表后取电 分 / 合闸操作方式 内置轴传动

正常工作条件与安装条件

项目 参数 项目 参数
防护等级 IP20 污染等级 2

接线能力 1~35mm 2 断路器对应铜导线截面积 见表 2
使用环境温度 - 40℃ ~70℃ 安装环境 无显著冲击和振动的地方
抗湿热性 2类 安装类别 III
海拔 ≤ 2000 m 安装方式 DIN 标准导轨
