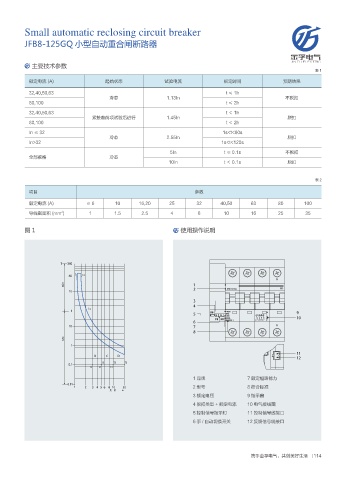

Small automatic reclosing circuit breaker
JFB8-125GQ 小型自动重合闸断路器

主要技术参数
表1
额定电流 (A) 起始状态 试验电流 规定时间 预期结果
32,40,50,63 t≤1h
冷态 1.13In 不脱扣
80,100 t≤2h
32,40,50,63 t＜1h
紧接着前项试验后进行 1.45In 脱扣
80,100 t＜2h
In ≤ 32 1s<t<60s
冷态 2.55In 脱扣
In>32 1s<t<120s
5In t ≤ 0.1s 不脱扣
全部规格 冷态
10In t ＜ 0.1s 脱扣

表2

项目 参数
额定电流 (A) ≤6 10 16,20 25 32 40,50 63 80 100
导线截面积 (mm ) 1 1.5 2.5 4 6 10 16 25 35
2

图 1 使用操作说明

T 300

60 1 2
min 1
10 2 JFB8-125GQ
3
4
1 3
5 9
10
6
10 7
8
sec
1
11
B C D 12
0.1 5 5 5
4 4 4
1 品牌 7 额定短路能力
0.01
1 2 3 4 5 6 8 10 20 2 型号 8 符合标准
X In
3 额定电压 9 指示窗
4 脱扣类型 + 额定电流 10 电气接线图
5 控制信号指示灯 11 控制信号线接口
6 手 / 自动切换开关 12 反馈信号线接口
