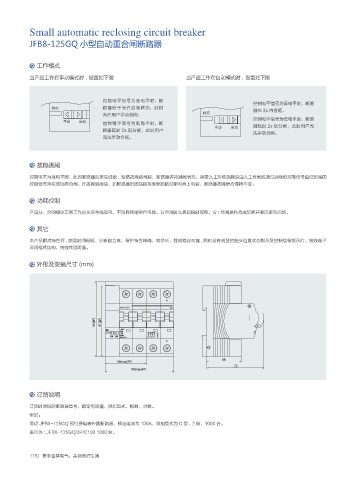

Small automatic reclosing circuit breaker
JFB8-125GQ 小型自动重合闸断路器
工作模式
当产品工作在手动模式时，设置如下图 当产品工作在自动模式时，设置如下图
控制电平信号为高电平时，断
控制电平信号为高电平时，断路
状态 路器处于允许合闸状态，此时 器在 3s 内合闸。
允许用户手动合闸。 状态
控制电平信号为低电平时，断路
手动 自动
控制电平信号为低电平时，断
手动 自动 器延时 2s 后分闸，此时用户无
路器延时 2s 后分闸，此时用户
法手动合闸。
无法手动合闸。
故障跳闸
控制电平为高电平时，此时断路器如发生过载、短路故障跳闸后，断路器保持跳闸状态，需要人工排除故障后由人工合闸或通过远程给控制信号由低到高的
控制信号来实现远程合闸。在故障跳闸后，如断路器进线端因检修原因临时断电再上电后，断路器故障状态保持不变。
功耗控制
产品分、合闸模块正常工作时从信号线取电，不消耗终端用户电能。分合闸时从表后短时取电，分 / 合闸操作完成后断开表后取电回路。
其它
本产品限流特性好 , 燃弧时间极短、分断能力高、保护特性精确、寿命长、性能稳定可靠 , 同时设有明显的触头位置状态指示及控制信号指示灯。接线端子
采用框式结构，接线牢固可靠。
外形及安装尺寸 (mm)
JFB8-125GQ
96(4P) 91(2P)
44
54max(2P)
73
90max(4P)
订货说明
订货时请说明断路器型号、额定电流值、脱扣型式、极数、台数。
例如：
需订 JFB8-125GQ 预付费电表外置断路器、额定电流为 100A、脱扣型式为 C 型、2 极、1000 台。
表示为 : JFB8-125GQ/2P/C100 1000 台。
