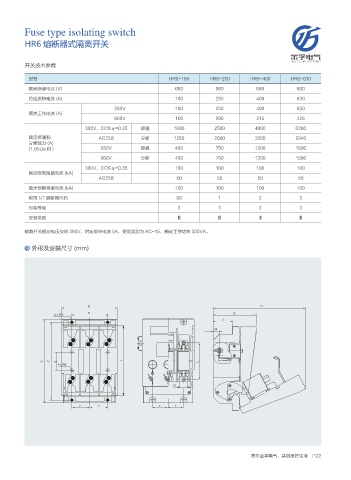

Page 129 - 广东金孚电气有限公司

Fuse type isolating switch
HR6 熔断器式隔离开关

开关技术参数

型号 HR6-160 HR6-250 HR6-400 HR6-630
额定绝缘电压 (V) 660 660 660 660

约定发热电流 (A) 160 250 400 630
380V 160 250 400 630
额定工作电流 (A)
660V 100 200 315 425
380V，COSφ=0.35 接通 1600 2500 4000 6300
额定接通和 AC23B 分断 1280 2000 3200 5040
分断能力 (A)
(1.05Ue 时 ) 380V 接通 480 750 1200 1890
660V 分断 480 750 1200 1890

380V，COSφ=0.35 100 100 100 100
额定限制短路电流 (kA)
AC23B 50 50 50 50
最大预期峰值电流 (kA) 100 100 100 100
配用 NT 熔断器尺码 00 1 2 3
污染等级 3 3 3 3
安装类别 Ⅲ Ⅲ Ⅲ Ⅲ

辅助开关额定电压交流 380V，约定发热电流 5A，使用类别为 AC-15，额定工作功率 300VA。

外形及安装尺寸 (mm)

# )
% (
fÍ"
+
.

" $ & * -
fÍ#

/

' ' ' '

携手金孚电气，共创美好生活 122
