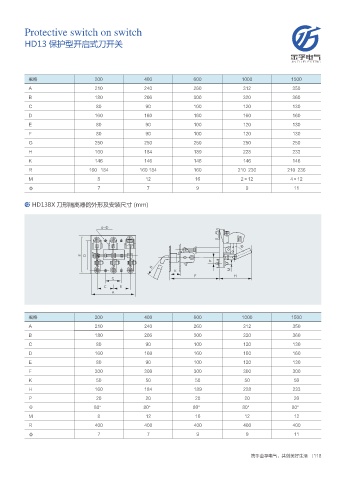

Protective switch on switch
HD13 保护型开启式刀开关
Í
. )
3

规格 # % ' 200 400 600 1000 1500
A 210 240 260 312 350

B 180 206 300 320 360
$
C 80 90 100 120 130
& & ,
D 160 160 160 160 160
"
E 80 90 100 120 130
F 80 90 100 120 130
G 250 250 250 250 250
H 160 184 189 228 233
K 146 146 146 146 146
R 160 184 160 184 160 210 236 210 236
M 8 12 16 2×12 4×12
ф 7 7 9 9 11

HD13BX 刀形隔离器的外形及安装尺寸 (mm)

Í

Í
# %
1
3
, .
' )
$
& &
"

规格 200 400 600 1000 1500
A 210 240 260 312 350
B 180 206 300 320 360
C 80 90 100 120 130
D 160 160 160 160 160
E 80 90 100 120 130
F 300 300 300 300 300
K 50 50 50 50 50
H 160 184 189 228 233
P 20 20 20 20 20
Θ 80° 80° 80° 80° 80°
M 8 12 16 12 12
R 400 400 400 400 400
ф 7 7 9 9 11
