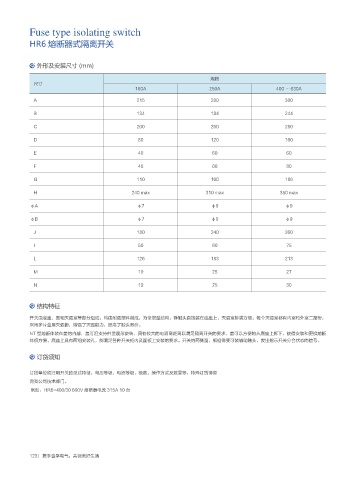

Fuse type isolating switch
HR6 熔断器式隔离开关

外形及安装尺寸 (mm)

规格
尺寸
160A 250A 400 － 630A
A 215 280 300

B 134 184 244

C 200 260 280

D 80 120 160
E 40 60 60

F 40 60 80

G 110 160 186

H 240 max 310 max 350 max

φA φ7 φ9 φ9
φB φ7 φ9 φ9

J 180 240 260

I 50 60 75

L 126 183 213

M 19 25 27

N 19 25 30

结构特征

开关由底座、盖和灭弧室等部分组成，均由耐弧塑料制成，为全塑型结构。静触头直接装在底座上，灭弧室拆装方便，每个灭弧室都有内室和外室二部份，
采用多片金属灭弧栅，增强了灭弧能力，提高了触头寿命。
NT 型熔断体装在盖的内部，盖可沿支持件呈扇形旋转，具有较大的电隔离距离以满足隔离开关的要求，盖可以方便地从底座上拆下，使得安装和更换熔断
体很方便。底座上具有两组安装孔，能满足各种开关柜内及面板上安装的要求。开关的两侧面，根据需要可装辅助触头，发出指示开关分合状态的信号。

订货须知

订货单位须注明开关的型式特征，电压等级，电流等级，极数，操作方式及数量等，特殊订货请咨
询我公司技术部门。
例如：HR6-400/30 660V 熔断器电流 315A 10 台
