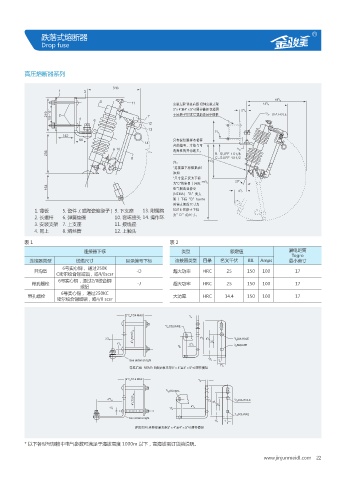

跌落式熔断器 R
Drop fuse

高压熔断器系列

346
1 3
5 11 安装支架 详见右图 延伸安装支架

219 105-151 2 4 7 3"×4"至4"×5"可调节横担 仅适用 DIA.HOLE
于目录中"B"或"C"类的条目中提供
6
12
13
142
68 只有提供跟样本相符
14
合的编号，才给与可
9 10 选择性的并沟线夹。
236 B-SUFF 1X1/8
8 C-SUFF 1X1/2
注：
*连接器下标依据表1
添加
*尺寸显示仅为下标
为"C"的条目（国际
164 电气制造业协会
(NEMA) “B”类支
架 ）下标“B”fuerte
延伸支架的尺寸为
1. 背板 5. 瓷件 .( 或陶瓷绝缘子 ) 9. 下支座 13. 附属钩 53/16 仅限于下标
2. 长螺杆 6. 弹簧垫圈 10. 套环接头 14. 操作环 为”D”的尺寸。
3. 安装支架 7. 上支座 11. 接线座
4. 同上 8. 熔丝管 12. 上触头
表1 表2
连接器下标 类型 额定值 漏电距离
Togro
连接器类型 线缆尺寸 目录编号下标 连接器类型 目录 名义千伏 BIL Amps 最小英寸
6号实心铜， 通过250K
并沟型 -D 超大功率 HRC 25 150 100 17
C密尔绞合铜或铝，或4/0scsr
6号实心铜，通过2/0绞合铜
带孔螺栓 -J 超大功率 HRC 25 150 100 17
或铝
6号实心铜， 通过250KC
带孔螺栓 大功率 HRC 14.4 150 100 17
密尔绞合铜或铝，或4/0 scsr

3
/ 4

详见右图 NEMA B类安装支架3"×4"至4"×5"可调节横担

详见右图 延伸安装支架3"×4"至4"×5"可调节横担

* 以下各型号规格中电气参数可满足于海拔高度 1000m 以下，高海拔需订货前说明。
