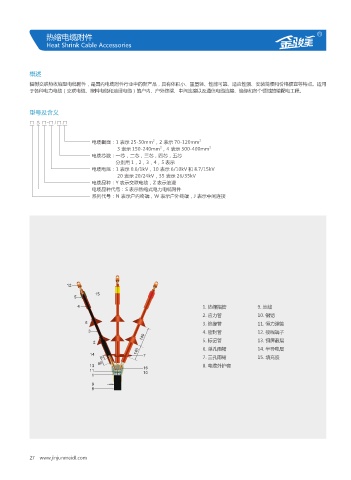

热缩电缆附件 R
Heat Shrink Cable Accessories

概述
辐射交联热收缩型电缆附件，是国内电缆附件行业中的新产品，具有体积小、重量轻、性能可靠、适应性强、安装简便和价格便宜等特点。适用
于各种电力电缆（交联电缆、塑料电缆和油浸电缆）的户内、户外终端、中间连接以及通信电缆连接、绝缘和各个领域的输配电工程。

型号及含义

□ S □-□ / □.□

2
电缆截面：1 表示 25-50mm ，2 表示 70-120mm 2
3 表示 150-240mm ，4 表示 300-400mm 2
2
电缆芯数：一芯，二芯，三芯，四芯，五芯
分别用 1，2，3，4，5 表示
电缆电压：1 表示 0.6/1kV，10 表示 6/10kV 和 8.7/15kV
20 表示 20/24kV，35 表示 26/35kV
电缆品种：Y 表示交联电缆，Z 表示油浸
电缆品种代号：S 表示热缩式电力电缆附件
系列代号：N 表示户内终端，W 表示户外终端，J 表示中间连接

1. 热缩指管 9. 地线
2. 应力管 10. 钢铠
3. 绝缘管 11. 恒力弹簧
4. 密封管 12. 接线端子

5. 标记管 13. 铜屏蔽层
6. 单孔雨裙 14. 半导电层

7. 三孔雨裙 15. 填充胶

8. 电缆外护套
