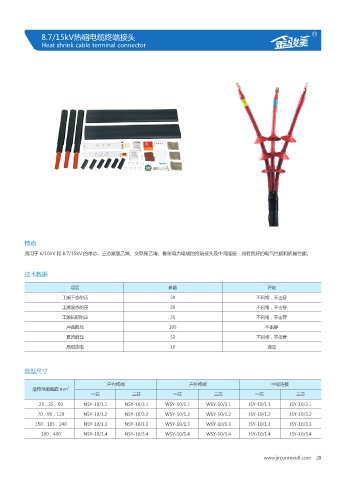

8.7/15kV热缩电缆终端接头 R
Heat shrink cable terminal connector

特点

适用于 6/10kV 和 8.7/15kV 的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接，具有良好的电气性能和机械性能。

技术数据

项目 参数 评定
工频干态耐压 39 不闪络，不击穿
工频湿态耐压 39 不闪络，不击穿

工频长期耐压 35 不闪络，不击穿
冲击耐压 105 不击穿
直流耐压 52 不闪络，不击穿
局部放电 10 通过

选型尺寸

户内终端 户外终端 中间连接
适用电缆截面 mm 2
一芯 三芯 一芯 三芯 一芯 三芯
25，35，50 NSY-10/1.1 NSY-10/3.1 WSY-10/1.1 WSY-10/3.1 JSY-10/1.1 JSY-10/3.1
70，95，120 NSY-10/1.2 NSY-10/3.2 WSY-10/1.2 WSY-10/3.2 JSY-10/1.2 JSY-10/3.2
150，185，240 NSY-10/1.3 NSY-10/3.3 WSY-10/1.3 WSY-10/3.3 JSY-10/1.3 JSY-10/3.3

300，400 NSY-10/1.4 NSY-10/3.4 WSY-10/1.4 WSY-10/3.4 JSY-10/1.4 JSY-10/3.4
