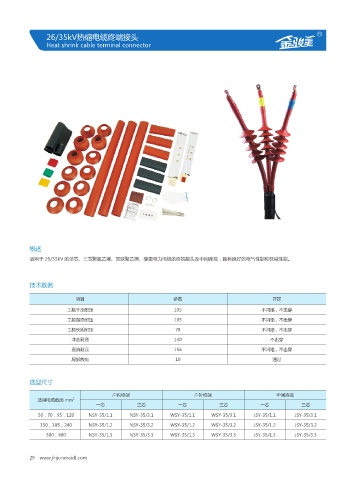

26/35kV热缩电缆终端接头 R
Heat shrink cable terminal connector

概述
适用于 26/35kV 的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接，具有良好的电气性能和机械性能。

技术数据

项目 参数 评定
工频干态耐压 105 不闪络，不击穿
工频湿态耐压 105 不闪络，不击穿
工频长期耐压 78 不闪络，不击穿
冲击耐压 140 不击穿
直流耐压 156 不闪络，不击穿

局部放电 10 通过

选型尺寸

户内终端 户外终端 中间连接
适用电缆截面 mm 2
一芯 三芯 一芯 三芯 一芯 三芯
50，70，95，120 NSY-35/1.1 NSY-35/3.1 WSY-35/1.1 WSY-35/3.1 JSY-35/1.1 JSY-35/3.1

150，185，240 NSY-35/1.2 NSY-35/3.2 WSY-35/1.2 WSY-35/3.2 JSY-35/1.2 JSY-35/3.2
300，400 NSY-35/1.3 NSY-35/3.3 WSY-35/1.3 WSY-35/3.3 JSY-35/1.3 JSY-35/3.3
