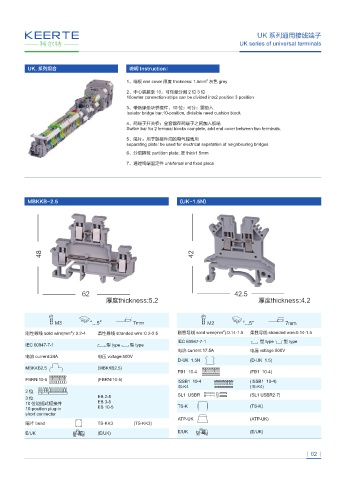

UK 系列通用接线端子
UK series of universal terminals

UK. 系列组合 说明 Instruction：

2
1、端板 end cover 厚度 thickness: 1.5mm 灰色 grey
2、中心联接条 10，可任意分割 2 位 3 位
10center connection-strips can be divided into2 position 3 position

3、带绝缘垫块桥接件：10 位；可分；需垫入
Isoiator bridge bar:10-position, divisibie need cushion biock
4、两端子开关桥；全套需在两端子之间加入板端
Switch bar for 2 termnal blocks complete, add end cover between two terminals.
5、隔片：用于联接件间的电气隔离用
separating plate: be used for electrical sepatation of neighbouring bridges
6、分组隔板 partition plate: 厚 thick1.5mm
7、通过终端固定件 univfersal end fixed piece

MBKKB-2.5 (UK-1.5N)

ࣇᏓUIJDLOFTT ࣇᏓUIJDLOFTT

. Ą ą NN . Ą ą NN
2
2
刚性导线 solid wire(mm ): 0.2-4 柔性导线 stranded wire: 0.2-2.5 刚性导线 solid wire(mm ):0.14-1.5 柔性导线 stranded wire:0.14-1.5
IEC 60947-7-1 型 type 型 type
IEC 60947-7-1 型 type 型 type
电流 current:17.5A 电压 voltage:500V
电流 current:24A 电压 voltage:500V
D-UK 1.5N (D-UK 1.5)
MBKKB2.5 (MBKKB2.5)
FB1 10-4 (FB1 10-4)
FBRNI10-5 (FBRNI10-5) ISSB1 10-4 (ISSB1 10-4)
IS-K4 (IS-K4)
2 位 SL1 USBR (SL1 USBR2-7)
3 位 EB 2-5
10 位边插式短接件 EB 3-5
10-position plug-in EB 10-5 TS-K (TS-K)
short connector
ATP-UK (ATP-UK)
隔片 bead TS-KK3 (TS-KK3)
E/UK (E/UK) E/UK (E/UK)

| 02 |
