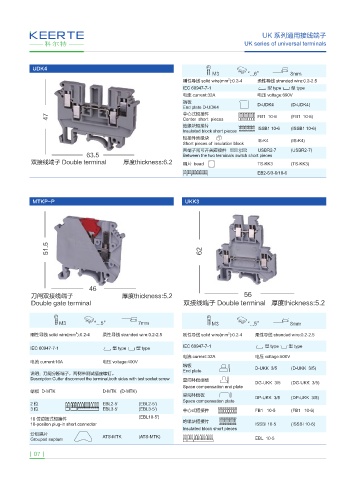

UK 系列通用接线端子
UK series of universal terminals

UDK4
. Ą ą NN
2
刚性导线 solid wire(mm ):0.2-4 柔性导线 stranded wire:0.2-2.5
IEC 60947-7-1 型 type 型 type
电流 current:32A 电压 voltage:690V
端板 D-UDK4 (D-UDK4)
End plate D-UDK4
中心式短接件 FB1 10-6 (FB1 10-6)
Center short pieces
绝缘块短接片 ISSB1 10-6 (ISSB1 10-6)
Insulated block short pieces
短接件绝缘块 IS-K4 (IS-K4)
Short pieces of insulation block
两端子间可开关短接件 USBR2-7 (USBR2-7)
Between the two terminals switch short pieces
ࣹᣒ㏬〜ၽ %PVCMF UFSNJOBM ࣇᏓUIJDLOFTT 隔片 bead TS-KK3 (TS-KK3)

EB2-6/3-6/10-6

MTKP-P UKK3

ܭ䬥ࣹᣒ㏬〜ၽ ࣇᏓUIJDLOFTT
%PVCMF HBUF UFSNJOBM ࣹᣒ㏬〜ၽ %PVCMF UFSNJOBM ࣇᏓUIJDLOFTT

. Ą ą NN . Ą ą NN
2
2
刚性导线 solid wire(mm ):0.2-4 柔性导线 stranded wire:0.2-2.5 刚性导线 solid wire(mm ):0.2-4 柔性导线 stranded wire:0.2-2.5
IEC 60947-7-1 型 type 型 type IEC 60947-7-1 型 type 型 type
电流 current:32A 电压 voltage:500V
电流 current:16A 电压 voltage:400V
端板 D-UKK 3/5 (D-UKK 3/5)
End plate
说明：刀闸分断端子，两侧带测试插座螺钉。
Description:Cutter disconnect the terminal,both sides with test socket screw 空间补偿端板 DG-UKK 3/5 (DG-UKK 3/5)
Space compensation end plate
端板 D-MTK D-MTK (D-MTK)
空间补偿板 DP-UKK 3/5 (DP-UKK 3/5)
Space compensation plate
2 位 EBL2-5' (EBL2-5')
3 位 EBL3-5' (EBL3-5') 中心式短接件 FB1 10-5 (FB1 10-6)
(EBL10-5')
10 位边插式短接件
10-positon plug-in short connector 绝缘块短接片 ISSBI 10-5 (ISSBI 10-6)
Insulated block short pieces
分组隔片
Grouped septum ATS-MTK (ATS-MTK) EBL 10-5

| 07 |
