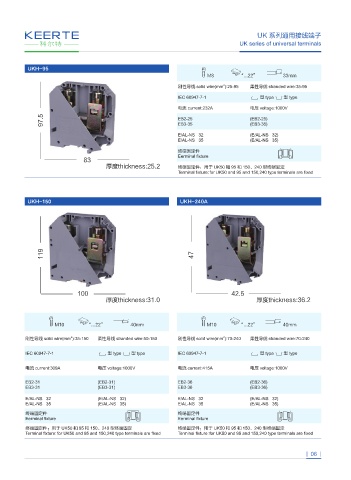

UK 系列通用接线端子
UK series of universal terminals

UKH-95
. Ą ą NN
刚性导线 solid wire(mm ):25-95 柔性导线 stranded wire:35-95
2
IEC 60947-7-1 型 type 型 type

电流 current:232A 电压 voltage:1000V
EB2-25 (EB2-25)
EB3-35
(EB3-35)
E/AL-NS 32 (E/AL-NS 32)
E/AL-NS 35 (E/AL-NS 35)
终端固定件
Eerminal fixture

ࣇᏓUIJDLOFTT 终端固定件：用于 UK50 和 95 和 150、240 型终端固定
Terminal fixture: for UK50 and 95 and 150,240 type terminals are fixed

UKH-150 UKH-240A

ࣇᏓUIJDLOFTT ࣇᏓUIJDLOFTT

. Ą ą NN . Ą ą NN

2
2
刚性导线 solid wire(mm ):35-150 柔性导线 stranded wire:50-150 刚性导线 solid wire(mm ):70-240 柔性导线 stranded wire:70-240
IEC 60947-7-1 型 type 型 type IEC 60947-7-1 型 type 型 type

电流 current:309A 电压 voltage:1000V 电流 current:415A 电压 voltage:1000V

EB2-31 (EB2-31) EB2-36 (EB2-36)
EB3-31 (EB3-31) EB3-36 (EB3-36)
E/AL-NS 32 (E/AL-NS 32) E/AL-NS 32 (E/AL-NS 32)
E/AL-NS 35 (E/AL-NS 35) E/AL-NS 35 (E/AL-NS 35)
终端固定件 终端固定件
Eerminal fixture Eerminal fixture

终端固定件：用于 UK50 和 95 和 150、240 型终端固定 终端固定件：用于 UK50 和 95 和 150、240 型终端固定
Terminal fixture: for UK50 and 95 and 150,240 type terminals are fixed Terminal fixture: for UK50 and 95 and 150,240 type terminals are fixed

| 06 |
