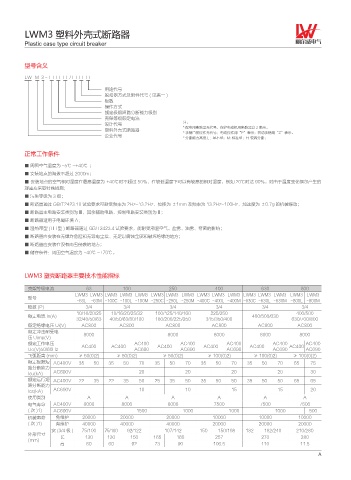

LWM3 塑料外壳式断路器

Plastic case type circuit breaker

型号含义

LW M 3 - □ □ □ / □ □ □

用途代号
脱扣器方式及附件代号 ( 见表一 )
极数
操作方式
额定极限短路分断能力级别
壳架等级额定电流
设计代号 注：
* 配电用断路器无代号，保护电动机用断路器以 2 表示。
塑料外壳式断路器 * 手柄直接操作无代号；电动操作用“P”表示；转动手柄用“Z”表示。
企业代号
* 分断能力高低 L：基本型；M: 标准型；H: 较高分断；
正常工作条件

■ 周围空气温度为 -5℃ ~+40℃ ；
■ 安装地点的海拔不超过 2000m；
■ 安装地点的空气相对湿度在最高温度为 +40℃时不超过 50％，在较低温度下可以有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产生的
凝露应采取特殊措施；
■ 污染等级为 3 级；
■ 断路器通过 GB/T2423.10 试验要求可耐受频率为 2Hz~13.2Hz、位移为 ±1mm 及频率为 13.2Hz~100Hz、加速度为 ±0.7g 的机械振动；
■ 断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
■ 断路器适用于电磁环境 A；
■ 湿热带型 (TH 型 ) 断路器通过 GB/T2423.4 试验要求，能耐受潮湿空气、盐雾、油雾、霉菌的影响；
■ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
■ 断路器应安装在没有雨雪侵袭的地方；
■ 储存条件：周围空气温度为 -40℃ ~+70℃。

LWM3 塑壳断路器主要技术性能指标

壳架等级电流 63 100 250 400 630 800
LWM3 LWM3 LWM3 LWM3 LWM3 LWM3 LWM3 LWM3 LWM3 LWM3 LWM3 LWM3 LWM3 LWM3 LWM3 LWM3
型号
-63L -63M -100C -100L -100M -250C -250L -250M -400C -400L -400M -630C -630L -630M -800L -800M
极数 (P) 3/4 3/4 3/4 3/4 3/4 3/4
10/16/20/25 10/16/20/25/32 100/125/140/160 225/250 400/500
额定电流 In(A) 400/500/630
32/40/50/63 40/50/63/80/100 180/200/225/250 315/350/400 630/700/800
额定绝缘电压 Ui(V) AC800 AC800 AC800 AC800 AC800 AC800
额定冲击耐受电 8000 8000 8000 8000 8000
压 Uimp(V)
额定工作电压 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400
Ue(V)50/60Hz AC690 AC690 AC690 AC690 AC690
飞弧距离 (mm) ≯ 50(0)2) ≯ 50(0)2) ≯ 50(0)2) ≯ 100(0)2) ≯ 100(0)2) ≯ 100(0)2)
额定极限短 AC400V 35 50 35 50 70 35 50 70 35 50 70 35 50 70 65 75
路分断能力
Icu(kA) AC690V 20 20 20 20 30
额定运行短 AC400V 22 35 22 35 50 25 35 50 35 50 50 35 50 50 65 65
路分断能力
Ics(kA) AC690V 10 10 15 15 20
使用类别 A A A A A A
电气寿命 AC400V 8000 8000 8000 7500 7500 7500
( 次 )1) AC690V 1500 1000 1000 1000 500
机械寿命 免维护 20000 20000 20000 10000 10000 10000
( 次 )1) 有维护 40000 40000 40000 20000 20000 20000
宽 (3/4 极 ) 75/100 75/100 92/122 107/142 150 150/198 182 182/240 210/280
外形尺寸 长 130 130 150 165 165 257 270 280
(mm)
高 60 60 92 73 90 106.5 110 11.5
