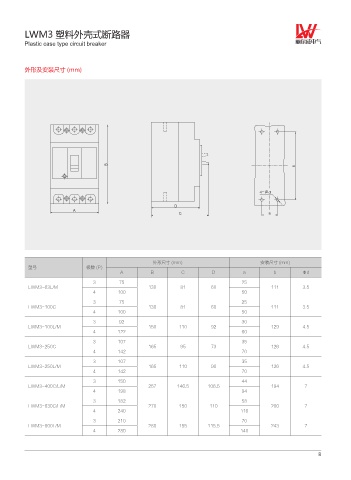

Page 13 - 温州丽尔威电气有限公司

LWM3 塑料外壳式断路器

Plastic case type circuit breaker

外形及安装尺寸 (mm)

# C

E

%
"
$ B

外形尺寸 (mm) 安装尺寸 (mm)
型号 极数 (P)
A B C D a b Φd
3 75 25
LWM3-63L/M 130 81 60 111 3.5
4 100 50
3 75 25
LWM3-100C 130 81 60 111 3.5
4 100 50

3 92 30
LWM3-100L/M 150 110 92 129 4.5
4 122 60
3 107 35
LWM3-250C 165 95 73 126 4.5
4 142 70
3 107 35
LWM3-250L/M 165 110 90 126 4.5
4 142 70
3 150 44
LWM3-400C/L/M 257 146.5 106.5 194 7
4 198 94
3 182 58
LWM3-630C/L/M 270 150 110 200 7
4 240 116
3 210 70
LWM3-800L/M 280 155 115.5 243 7
4 280 140
