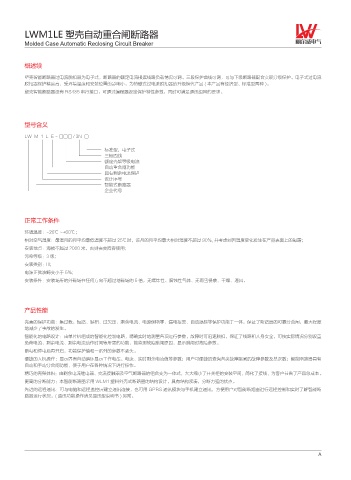

Page 7 - 温州丽尔威电气有限公司

LWM1LE 塑壳自动重合闸断路器
Molded Case Automatic Reclosing Circuit Breaker

概述续

塑壳智能断路器过电流脱扣器为电子式，断路器的额定电流根据线路负载情况可调。三段保护曲线可调，可与下级断路器配合实现分级保护。电子式过电流
脱扣器保护精度高，受环境温度和安装位置的影响小，为热磁式过电流脱扣器的升级换代产品 ( 本产品有经济型、标准型两种 )。
塑壳智能断路器设有 RS485 串行接口，可通过编程器设定保护特性参数，同时可满足通讯组网的要求。

型号含义

LW M 1 L E - □□□ / 3N □

标准型，电子式
三极四线
额定壳架等级电流
自动重合闸功能
具有剩余电流保护
设计序号
智能式断路器
企业代号

正常工作条件

环境温度：-20℃ ~+60℃；
相对空气湿度：最湿月的月平均最低温度不超过 25℃时，该月的月平均最大相对湿度不超过 90%, 并考虑到因温度变化发生在产品表面上的凝露；
安装地点：海拔不超过 2000 米，否则需要降容使用；
污染等级：3 级；
安装类别：III；
电源正弦波畸变小于 5%；
安装条件：安装场所的外磁场在任何方向不超过地磁场的 5 倍，无爆炸性、腐蚀性气体、无雨雪侵袭、干燥、通风。

产品性能

完善的保护功能：集过载、短路、缺相、过欠压、剩余电流、电源侧断零、漏电报警、自动跟踪等保护功能于一体，保证了断路器的可靠分合闸，最大程度
地减少了事故的发生。
智能化的电路设计：由单片机组成的智能化控制电路，精确实时地测量各项运行参数，故障时可迅速脱扣，保证了线路和人身安全，可按实际情况分别设置
负荷电流、剩余电流、剩余电流动作时间等所需的功能，能监测故障跳闸原因，显示跳闸时故障参数。
断电和停电后再开启，功能保护值和一系列的参数不丢失。
便捷的人机操作：显示界面自动循环显示工作电压、电流、实时剩余电流值等参数；用户可便捷的查询各类故障跳闸的故障参数及总次数；智能断路器具有
自动和手动分合闸功能，便于用户在各种情况下进行操作。
精巧的壳架体积：由剩余电流继电器、交流接触器及空气断路器的组合变为一体式，大大缩小了开关柜的安装空间，简化了接线，为客户节省了产品总成本。
更高的分断能力：本智能断路器采用 WLM1 塑料外壳式断路器的结构设计，具有结构紧凑，分断力强的优点。
先进的远程通讯：可与电脑和远程监控屏建立通讯连接，也可用 GPRS 通讯模块与手机建立通讯，方便用户对智能断路器进行远程控制和实时了解智能断
路器运行状况。( 通讯功能操作请见通讯型说明书 ) 另附。
