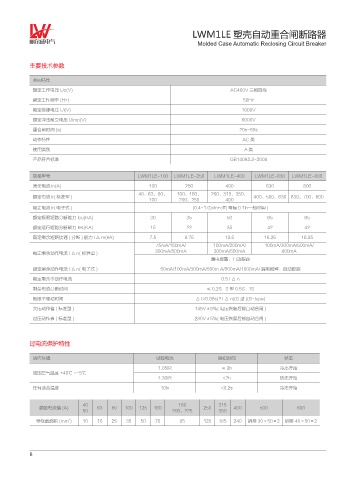

LWM1LE 塑壳自动重合闸断路器
                                                                     Molded Case Automatic Reclosing Circuit Breaker



           主要技术参数


            共同特性
            额定工作电压 Ue(V)                                                        AC400V 三相四线
            额定工作频率 (Hz)                                                              50Hz
            额定绝缘电压 Ui(V)                                                            1000V
            额定冲击耐受电压 Uimp(V)                                                        6000V
            重合闸时间 (s)                                                              20s~60s

            动作特性                                                                    AC 类
            使用类别                                                                     A类
            产品符合标准                                                              GB14082.2-2008

            规格型号                                LWM1LE-100   LWM1LE-250    LWM1LE-400    LWM1LE-630  LWM1LE-800

            壳架电流 ln(A)                              100          250           400           630         800
                                                 40、63、80、    100、160、    250、315、350、
            额定电流 lr( 标准型 )                                                              400、500、630  630、700、800
                                                    100        200、250         400
            额定电流 lr( 电子式 )                                         (0.4-1.0)xln+off( 每隔 0.1ln—档可调 )
            额定极限短路分断能力 leu(KA)                       30          35            50            65           65
            额定运行短路分断能力 les(KA)                       15          22            35            42           42
            额定剩余短路接通 ( 分断 ) 能力 l △ m(kA)             7.5         8.75         12.5          16.25        16.25
                                                       75mA/150mA/        100mA/200mA/      100mA/300mA/500mA/
            额定剩余动作电流 I △ n( 标准型 )                     300mA/500mA          300mA/500mA            800mA
                                                                          漏电报警、自动跟踪
            额定剩余动作电流 I △ n( 电子式 )                       50mA/100mA/300mA/500m A/800mA/1000mA/ 漏电报警、自动跟踪
            额定剩余不动作电流                                                        0.5 I △ n

            剩余电流分断时间                                                    ≤ 0.2S   S 型 0.5S   1S
            极限不驱动时间                                                 △ t>0.06s(2 I △ n)(S 型 )(S-type)
            欠压动作值 ( 标准型 )                                           145V±5%( 电压恢复后能自动合闸 )
            过压动作值 ( 标准型 )                                           280V±5%( 电压恢复后能自动合闸 )



           过电流保护特性

            适应环境                                       试验电流                 脱扣时间                   状态
                                                       1.05IR                ≤ 2h                冷态开始
            周围空气温度 +40℃ ~-5℃
                                                       1.30IR                 <2h                热态开始
            任何适合温度                                      10ln                 <0.2s               冷态开始

                             40                               180           315
               额定电流值 (A)          63   80   100  125  160              250       400      500          600
                             50                             200、225         350
             导线截面积 (mm )     10   16   25   35   50   70       95      120  185  240  铜排 30×50×2   铜排 40×50×2
                         2
   3   4   5   6   7   8   9   10   11   12   13
