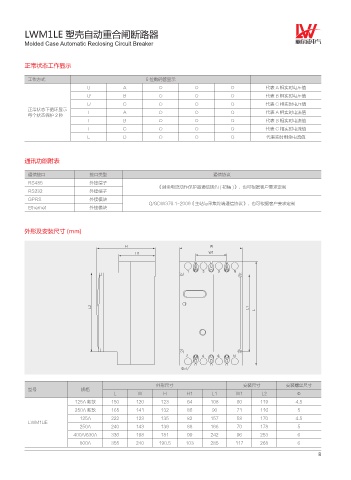

LWM1LE 塑壳自动重合闸断路器
Molded Case Automatic Reclosing Circuit Breaker

正常状态工作显示

工作方式 5 位数码管显示
U A ○ ○ ○ 代表 A 相实时电压值
U B ○ ○ ○ 代表 B 相实时电压值
U C ○ ○ ○ 代表 C 相实时电压值
正常状态下循环显示 I A ○ ○ ○ 代表 A 相实时电流值
每个状态保护 2 秒
I B ○ ○ ○ 代表 B 相实时电流值
I C ○ ○ ○ 代表 C 相实时电流值
L D ○ ○ ○ 代表实时剩余电流值

通讯功能附表

通信接口 接口类型 通信协议
RS485 外接端子
《剩余电流动作保护器通信规约 ( 初稿 )》，也可根据客户要求定制
RS232 外接端子
GPRS 外接模块
Q/GDW376.1-2009《主站与采集终端通信协议》，也可根据客户要求定制
Ethernet 外接模块

外形及安装尺寸 (mm)

) 8
) 8

/

- - -

/

ÐE

外形尺寸 安装尺寸 安装螺丝尺寸
型号 规格
L W H H1 L1 W1 L2 Φ
125A 新款 150 120 123 64 108 60 119 4.5
250A 新款 165 141 132 86 90 71 116 5
125A 222 123 135 82 157 58 170 4.5
LWM1LE
250A 240 143 139 88 166 70 178 5
400A/630A 336 198 181 99 242 96 253 6
800A 355 240 190.5 103 285 117 268 6
