CJX2F 交流接触器
AC Contactor

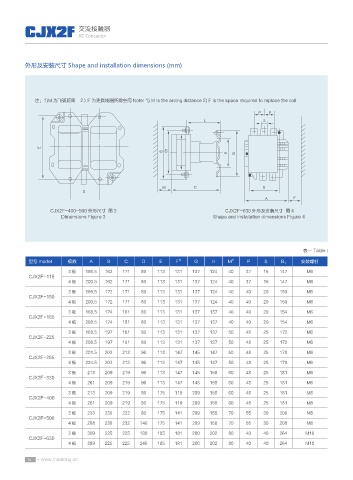

外形及安装尺寸 Shape and installation dimensions (mm)

注：1)M 为飞弧距离 2）F 为更换线圈所需空间 Note: 1) M is the arcing distance 2) F is the space required to replace the coil
P P
L S

E
B B1 E G

M C D
D
A F

CJX2F-400~500 外形尺寸 图 3 CJX2F-630 外形及安装尺寸 图 4
Dimensions Figure 3 Shape and installation dimensions Figure 4

表一 Table I
型号 model 极数 A B C D E F 2) G H M 1) P S B 1 安装螺钉

3极 166.5 162 171 80 113 131 137 124 40 37 15 147 M6
CJX2F-115
4极 200.5 162 171 80 113 131 137 124 40 37 15 147 M6
3 极 166.5 172 171 80 113 131 137 124 40 40 20 150 M6
CJX2F-150
4极 200.5 172 171 80 113 131 137 124 40 40 20 150 M6
3极 168.5 174 181 80 113 131 137 137 40 40 20 154 M6
CJX2F-185
4极 208.5 174 181 80 113 131 137 137 40 40 20 154 M6
3极 168.5 197 181 80 113 131 137 137 50 48 25 172 M6
CJX2F-225
4极 208.5 197 181 80 113 131 137 137 50 48 25 172 M6
3极 201.5 203 213 96 113 147 145 147 50 48 25 178 M6
CJX2F-265
4极 224.5 203 213 96 113 147 145 147 50 48 25 178 M6
3极 213 209 219 96 113 147 145 158 60 48 25 181 M6
CJX2F-330
4极 261 209 219 96 113 147 145 158 60 48 25 181 M6
3极 213 209 219 80 175 119 209 158 60 48 25 181 M8
CJX2F-400
4极 261 209 219 80 175 119 209 158 60 48 25 181 M8
3极 233 238 232 80 175 141 209 158 70 55 30 208 M8
CJX2F-500
4极 288 238 232 140 175 141 209 158 70 55 30 208 M8

3极 309 225 225 180 185 181 280 202 80 40 40 264 M10
CJX2F-630
4极 389 225 225 240 185 181 280 202 80 40 40 264 M10
