Page 19 - 上海美田机电设备有限公司

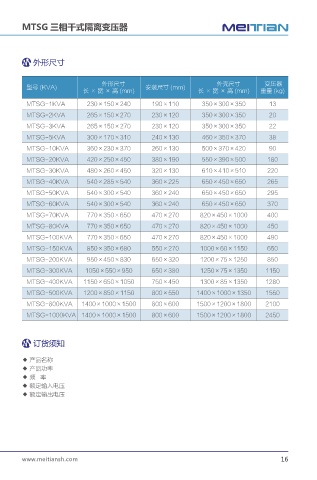

MTSG 三相干式隔离变压器

外形尺寸

外形尺寸 外壳尺寸 变压器
型号 (KVA) 安装尺寸 (mm)
长×宽×高(mm) 长×宽×高(mm) 重量 (kg)
MTSG-1KVA 230×150×240 190×110 350×300×350 13
MTSG-2KVA 265×150×270 230×120 350×300×350 20
MTSG-3KVA 265×150×270 230×120 350×300×350 22
MTSG-5KVA 300×170×310 240×130 460×350×370 38
MTSG-10KVA 360×230×370 260×130 500×370×420 90
MTSG-20KVA 420×250×450 380×190 550×390×500 180
MTSG-30KVA 480×260×450 320×130 610×410×510 220
MTSG-40KVA 540×285×540 360×225 650×450×650 265
MTSG-50KVA 540×300×540 360×240 650×450×650 295
MTSG-60KVA 540×300×540 360×240 650×450×650 370
MTSG-70KVA 770×350×650 470×270 820×450×1000 400
MTSG-80KVA 770×350×650 470×270 820×450×1000 450
MTSG-100KVA 770×350×650 470×270 820×450×1000 490
MTSG-150KVA 850×350×680 550×270 1000×60×1150 650
MTSG-200KVA 950×450×830 650×320 1200×75×1250 850
MTSG-300KVA 1050×550×950 650×380 1250×75×1350 1150
MTSG-400KVA 1150×650×1050 750×450 1300×85×1350 1280
MTSG-500KVA 1200×850×1150 800×550 1400×1000×1350 1550
MTSG-800KVA 1400×1000×1500 800×600 1500×1200×1800 2100
MTSG-1000KVA 1400×1000×1500 800×600 1500×1200×1800 2450

订货须知

◆ 产品名称
◆ 产品功率
◆ 频 率
◆ 额定输入电压
◆ 额定输出电压

www.meitiansh.com 16
