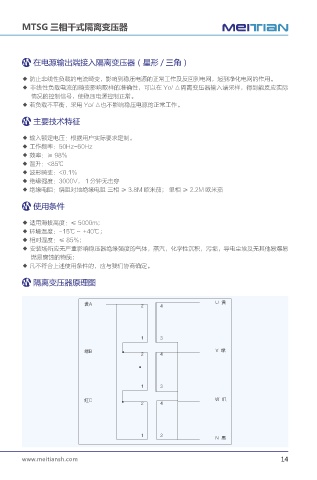

MTSG 三相干式隔离变压器

在电源输出端接入隔离变压器（星形 / 三角）

◆ 防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。
◆ 非线性负载电流的畸变影响取样的准确性，可以在 Yo/ △隔离变压器输入端采样，得到能反应实际
情况的控制信号，使稳压电源控制正常。
◆ 若负载不平衡，采用 Yo/ △也不影响稳压电源的正常工作。
主要技术特征

◆ 输入额定电压：根据用户实际要求定制。
◆ 工作频率：50Hz-60Hz
◆ 效率：≥ 98%
◆ 温升：<85℃
◆ 波形畸变：<0.1%
◆ 绝缘强度：3000V， 1 分钟无击穿
◆ 绝缘电阻：绕阻对地绝缘电阻 三相 ≥ 3.8M 欧米茄； 单相 ≥ 2.2M 欧米茄
使用条件

◆ 适用海拔高度：≤ 5000m；
◆ 环境温度：-15℃～ +40℃；
◆ 相对湿度：≤ 85%；
◆ 安装场所应无严重影响稳压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易
燃易腐蚀的物质；
◆ 凡不符合上述使用条件的，应与我们协商确定。
隔离变压器原理图

᳦" 6 ᳦

፮# 7 ፮

ጙ$ 8 ጙ

/ ᳫ
