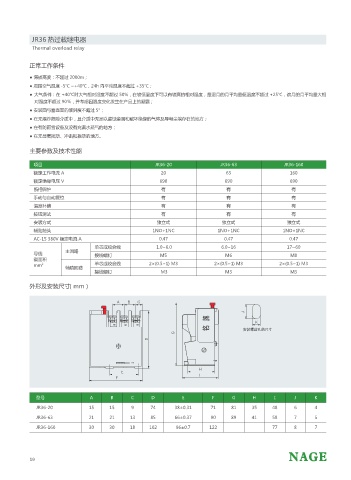

Page 26 - 浙江拿格电气有限公司

JR36 热过载继电器
Thermal overload relay

正常工作条件

● 海拔高度：不超过 2000m；
● 周围空气温度 -5℃ ~+40℃，24h 内平均温度不超过 +35℃；
● 大气条件：在 +40℃时大气相对湿度不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过 +25℃，该月的月平均最大相
对湿度不超过 90％，并考虑因温度变化发生在产品上的凝露；
● 安装面与垂直面的倾斜度不超过 5°；
● 在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方；
● 在有防雨雪设备及没有充满水蒸气的地方；
● 在无显著摇动、冲击和振动的地方。

主要参数及技术性能

项目 JR36-20 JR36-63 JR36-160
额定工作电流 A 20 63 160
额定绝缘电压 V 690 690 690
断相保护 有 有 有
手动与自动复位 有 有 有
温度补偿 有 有 有
按钮测试 有 有 有
安装方式 独立式 独立式 独立式
辅助触头 1NO+1NC 1NO+1NC 1NO+1NC
AC-15 380V 额定电流 A 0.47 0.47 0.47
单芯或绞合线 1.0~6.0 6.0~16 17~60
主回路
导线 接线螺钉 M5 M6 M8
截面积
mm 2 辅助回路 单芯或绞合线 2×(0.5~1) M3 2×(0.5~1) M3 2×(0.5~1) M3
接线螺钉 M3 M3 M3

外形及安装尺寸（mm）

" # $

+
,
߶ᜈᛂˌߗᄉࡆࠩ
(
%

)
&
*
'

型号 A B C D E F G H I J K
JR36-20 15 15 9 74 38±0.31 71 81 35 48 6 4
JR36-63 21 21 13 85 66±0.37 90 89 41 58 7 5
JR36-160 30 30 18 102 96±0.7 122 77 8 7
