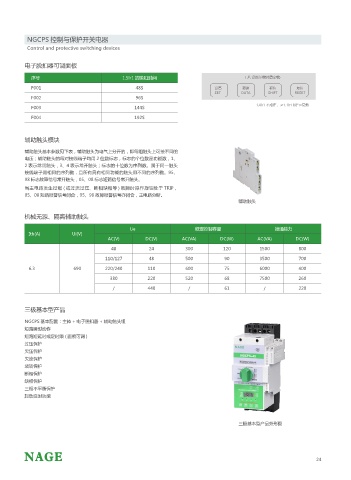

NGCPS 控制与保护开关电器
Control and protective switching devices

电子脱扣器可调面板

序号 1.5lr1 的脱扣时间 䃪㒚࣮᪜ᬢ䄣⾦䒩
F001 48S 䃪㒚 ᪜ᢚ ⼧ѹ ูѹ
4&5 %"5" 4)*'5 3&4&5
F002 96S
MS ̹ߔ҈喏Ō MS ᠵM U ፤᪜
F003 144S
F004 192S

辅助触头模块

辅助触头基本参数见下表，辅助触头为电气上分开的，即每组触头上可接不同的
电压；辅助触头的每对接线端子均用 2 位数标志，标志的个位数是功能数，1、
2 表示常闭触头，3、4 表示常开触头；标志的十位数为序列数。属于同一触头
接线端子用相同的序列数，且所有具有相同功能的触头用不同的序列数。95、
98 标志故障信号常开触头，05、08 标志短路信号常开触头。
当主电路发生过载 ( 或过流过压、断相缺相等 ) 故障时操作旋钮处于 TRIP，
05、08 短路报警信号闭合，95、98 故障报警信号亦闭合，主电路分断。
辅助触头

机械无源、隔离辅助触头
Ue 额定控制容量 接通能力
Ith(A) Ui(V)
AC(V) DC(V) AC(VA) DC(W) AC(VA) DC(W)
48 24 300 120 1500 800
110/127 48 500 90 3500 700
6.3 690 220/240 110 600 75 6000 400
380 220 520 68 7500 260
/ 440 / 61 / 220

三极基本型产品
NGCPS 基本配置：主体 + 电子脱扣器 + 辅助触头组
短路瞬时动作
短路短延时或定时限 ( 面板可调 )
过压保护
欠压保护
欠流保护
堵转保护
断相保护
缺相保护
三相不平衡保护
起动延时功能

三极基本型产品外形图

24
