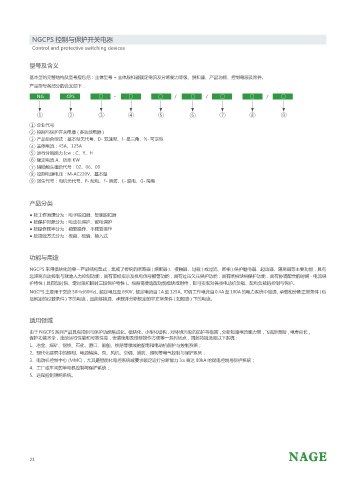

NGCPS 控制与保护开关电器
Control and protective switching devices

型号及含义

基本型的完整结构及型号应包括：主体型号 + 主体脱扣器额定电流及分断能力等级、脱扣器、产品功能、控制电源及附件。
产品型号各部分的含义如下：
NG CPS □ □
- / / / □ □ □ □ □

1 2 3 4 5 6 7 8 9
1 企业代号
2 控制与保护开关电器 ( 多功能电器 )
3 产品组合型式：基本型无代号、D- 双速型、J- 星三角、N- 可逆型
4 主体电流：45A、125A
5 运行分断能力 Icw：C、Y、H
6 额定电流 A、功率 KW
7 辅助触头组合代号：02、06、09
8 控制电源电压：M-AC220V、基本型
9 派生代号：电机无代号、P- 配电、F- 消防、L- 漏电、G- 隔离

产品分类

● 按工作原理分为：电子脱扣器、智能脱扣器
● 按保护对象分为：电动机保护、配电保护
● 按操作频率分为：频繁操作、不频繁操作
● 按接线方式分为：板前、板后、插入式

功能与用途

NGCPS 采用模块化的单一产品结构型式，集成了传统的断路器 ( 熔断器 )、接触器、过载 ( 或过流、断相 ) 保护继电器、起动器、隔离器等主要功能，具有
远距离自动控制与就地人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有协调配合的时间 - 电流保
护特性 ( 具有反时限、定时限和瞬时三段保护特性 )。根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。
NGCPS 主要用于交流 50Hz(60Hz)、额定电压至 690V、额定电流自 1A 至 125A、可调工作电流自 0.4A 至 100A 的电力系统中接通、承载和分断正常条件 ( 包
括规定的过载条件 ) 下的电流，且能够接通、承载并分断规定的非正常条件 ( 如短路 ) 下的电流。

适用领域

由于 NGCPS 系列产品具有控制与保护功能集成化、模块化、小型化结构，对环境污染的防护等级高，分断短路电流能力高，飞弧距离短，电寿命长，
保护功能齐全，连续运行性能和可靠性高，安装使用及维修操作方便等一系列优点，因此特别适用以下系统：
1、冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统；
2、现代化建筑中的照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系列；
3、电动机控制中心 (MMC)，尤其是智能化电控系统或要求额定运行分断能力 Ics 高达 80kA 的配电控制与保护系统；
4、工厂或车间的单电机控制与保护系统；
5、远程控制照明系统。
