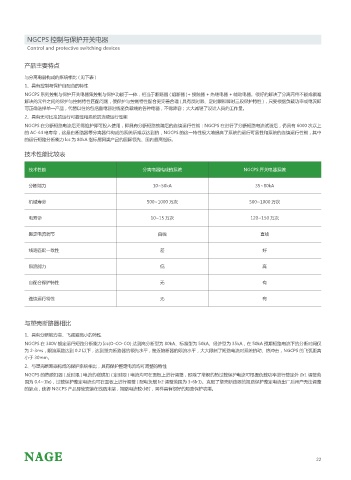

NGCPS 控制与保护开关电器
Control and protective switching devices

产品主要特点

与分离电器构成的系统相比 ( 见下表 )
1、具有控制与保护自配合的特性
NGCPS 系列控制与保护开关电器集控制与保护功能于一体，相当于断路器 ( 熔断器 )+ 接触器 + 热继电器 + 辅助电器。很好的解决了分离元件不能或很难
解决的元件之间的保护与控制特性匹配问题，使保护与控制特性配合更完善合理 ( 具有反时限、定时限和瞬时三段保护特性 )，只要根据负载功率或电流即
可正确选择单一产品，代替以往的包括自电源进线至负载端的各种电器，不需降容；大大减轻了设计人员的工作量。
2、具有无可比拟的运行可靠性和系统的连续运行性能
NGCPS 在分断短路电流后无需维护即可投入使用，即具有分断短路故障后的连续运行性能：NGCPS 在进行了分断短路电流试验后，仍具有 6000 次以上
的 AC-44 电寿命，这是由断路器等分离器件构成的系统所难以达到的，NGCPS 的这一特性极大地提高了系统的运行可靠性和系统的连续运行性能，其中
的运行短路分断能力 Ics 为 80kA 指标属同类产品的国际领先、国内最高指标。

技术性能比较表

技术性能 分离电器构成的系统 NGCPS 开关电器系统

分断能力 10~50kA 35~80kA

机械寿命 500~1000 万次 500~1000 万次

电寿命 10~15 万次 120~150 万次

整定电流调节 曲线 直线

线路匹配一致性 差 好

限流能力 低 高

自配合保护特性 无 有

连续运行特性 无 有

与塑壳断路器相比
1、具有分断能力高、飞弧距离小的特性
NGCPS 在 380V 额定运行短路分断能力 Ics(O-CO-CO) 达到高分断型为 80kA、标准型为 50kA、经济型为 35kA，在 50kA 预期短路电流下的分断时间仅
为 2-3ms，限流系数达到 0.2 以下，达到塑壳断路器的领先水平，接近熔断器的限流水平，大大限制了短路电流对系统的动、热冲击，NGCPS 的飞弧距离
小于 30mm。
2、与塑壳断路器构成的保护系统相比，具有保护整定电流均可调整的特性
NGCPS 的热脱扣器 ( 反时限 ) 电流的磁脱扣 ( 定时限 ) 电流均可在面板上进行调整，即除了常规的热过载保护电流可根据负载功率进行整定外 (Ir1 调整范
围为 0.4~1Ie)，过载保护整定电流也可在面板上进行调整 ( 配电负载 Ir2 调整范围为 3-6Ir1)。克服了塑壳断路器的短路保护整定电流出厂后用户无法调整
的缺点，使得 NGCPS 产品即使安装在线路末端，短路电流较小时，同样具有很好的短路保护功能。
