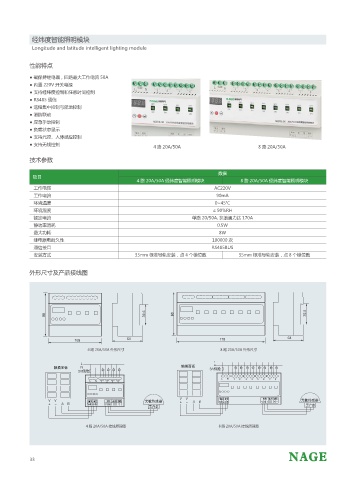

经纬度智能照明模块
Longitude and latitude intelligent lighting module

性能特点

● 磁保持继电器，回路最大工作电流 50A
● 内置 220V 开关电源
● 支持经纬度控制和任意时间控制
● RS485 通信
● 远程集中控制与就地控制
● 消防联动
● 应急手动控制
● 负载状态显示
● 支持光控、人体感应控制
● 支持无线控制 4 路 20A/50A 8 路 20A/50A

技术参数

数据
项目
4 路 20A/50A 经纬度智能照明模块 8 路 20A/50A 经纬度智能照明模块
工作电压 AC220V
工作电流 90mA
环境温度 0~45℃
环境湿度 ≤ 90%RH
额定电流 单路 20/50A, 抗浪涌力达 170A
静功率消耗 0.5W
最大功耗 8W
继电器电耐久性 100000 次
通信接口 RS485BUS
安装方式 35mm 标准导轨安装，点 4 个模位数 35mm 标准导轨安装，点 8 个模位数

外形尺寸及产品接线图

4 路 20A/50A 外形尺寸 8 路 20A/50A 外形尺寸

-
-
/
㼒ᦤ䲎Ძ / 㼒ᦤ䲎Ძ "ԉ䮕
"ԉ䮕
- /
- /
7 7 䒿ܦ 䕆ԍ ٵᣓ ำ⩔ ⊴䭞
7 7 䒿ܦ 䕆ԍ ٵᣓ ำ⩔ ⊴䭞 ٵ᩻ьᙋஔ " # 7 7 " # 7( * ٵ᩻ьᙋஔ
" # 7 7 " # 7( * 叽⮩㏎
叽⮩㏎

4 路 20A/50A 接线原理图 8 路 20A/50A 接线原理图
