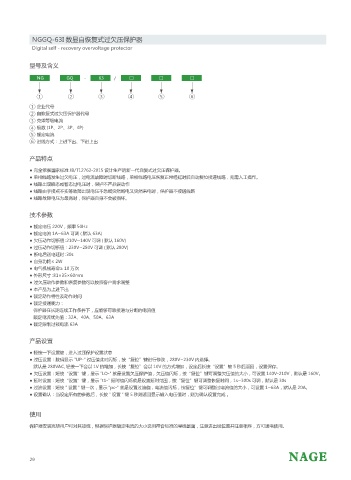

NGGQ-63I 数显自恢复式过欠压保护器
Digital self - recovery overvoltage protector

型号及含义

NG GQ 63 □ □ □
- /

1 2 3 4 5 6
1 企业代号
2 自恢复式过欠压保护器代号
3 壳架等级电流
4 极数 (1P、2P、3P、4P)
5 额定电流
6 进线方式：上进下出、下进上出

产品特点

● 完全依据国家标准 JB/T12762-2015 设计生产的新一代自复式过欠压保护器。
● 单相线路发生过欠电压，过电流故障时切断线路，单相线路电压恢复正常经延时后自动复位接通线路，无需人工操作。
● 线路出现瞬态或暂态过电压时，保护不产品误动作
● 线路由于接点不实等故障出现电压不急或突然断电又突然来电时，保护器不接通线路
● 线路故障电压为最高时，保护器自身不会被损坏。

技术参数

● 额定电压 220V，频率 50Hz
● 额定电流 1A~63A 可调 ( 默认 63A)
● 欠压动作切断值 :210V~140V 可调 ( 默认 160V)
● 过压动作切断值：230V~280V 可调 ( 默认 280V)
● 断电后送电延时 :30s
● 自身功耗≤ 2W
● 电气机械寿命≥ 10 万次
● 外形尺寸 :81×35×60mm
● 过欠压动作参数和恢复参数可以按照客户需求调整
● 本产品为上进下出
● 额定动作特性及动作时间
● 额定接通能力：
保护器在长期连续工作条件下，应能够可靠接通与分断的电流值
额定电流优先值：32A、40A、50A、63A
● 额定限制过载电流 63A

产品设置

● 轻按一下设置键，进入过压保护设置状态
● 过压设置：数码显示 "UP-" 过压值此时闪烁，按“复位”键进行修改，280V~230V 内选择。
默认是 280VAC, 轻按一下会以 1V 的增加，长按“复位”会以 10V 的方式增加，设定后长按“设置”键 5 秒后返回，设置保存。
● 欠压设置：短按“设置”键，显示 "LO-" 就是设置欠压保护值，欠压值闪烁，按“复位”键可调整欠压值的大小，可设置 140V-210V，默认是 160V。
● 延时设置：短按“设置”键，显示 "t1-" 延时值闪烁就是设置延时范围，按“复位”键可调整恢复时间，1s~300s 可调，默认是 30s
● 过流设置：短按 " 设置 " 键一次，显示 "pc-" 就是设置过流值，电流值闪烁，按复位”键可调整过电流值的大小，可设置 1~63A，默认是 20A。
● 设置确认：当设定所有的参数后，长按 " 设置 " 键 5 秒则返回显示输入电压值时，则为确认设置完成 。

使用

保护器安装完毕用户可对其接线，根据保护器额定电流的大小选用符合标准的导线截面，注意进出线位置并注意相序，方可通电使用。
