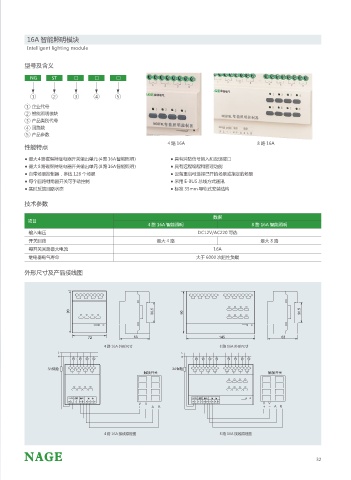

16A 智能照明模块
Intelligent lighting module

型号及含义

NG ST □ □ □ □

1 2 3 4 5
1 企业代号
2 智能照明模块
3 产品类别代号
4 回路数
5 产品参数
4 路 16A 8 路 16A
性能特点

● 最大4路磁保持继电器开关输出单元(4路16A智能照明) ● 具有消防信号输入和反馈接口
● 最大8路磁保持继电器开关输出单元(8路16A智能照明) ● 具有远程编程和管理功能
● 自带场景控制器，多达 128 个场景 ● 设备重启可选择已开的场景或指定的场景
● 每个回路继电器开关可手动控制 ● 采用 E-BUS 总线方式通讯
● 实时反馈回路状态 ● 标准 35mm 导轨式安装结构

技术参数

数据
项目
4 路 16A 智能照明 8 路 16A 智能照明
输入电压 DC12V/AC220 可选
开关回路 最大4路 最大8路
每开关回路最大电流 16A
继电器电气寿命 大于 6000 次阻性负载

外形尺寸及产品接线图

90 36.5 90 36.5

72 63 145 63
4 路 16A 外形尺寸 8 路 16A 外形尺寸
L L
N N

"ԉ䮕 "ԉ䮕
1 2 3 4 㼒ᦤᐬڟ 1 2 3 4 5 6 7 8 㼒ᦤᐬڟ

7 ⊴䭞 䒿ܦ 䕆 ԍ 7 ⊴䭞 䒿ܦ 䕆 ԍ
/- 7 7 " #" # / - 7 7 "#" # 77
7 7
" # "#

4 路 16A 接线原理图 8 路 16A 接线原理图
