P. 37

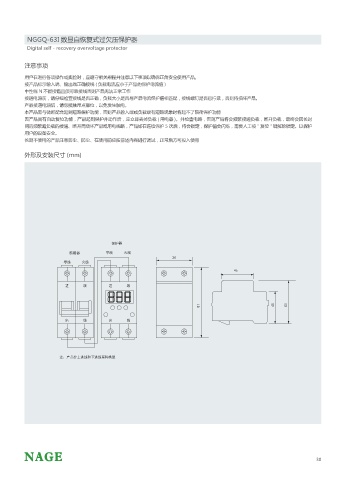

NGGQ-63I 数显自恢复式过欠压保护器
Digital self - recovery overvoltage protector
注意事项
用户在进行各项操作或实验时，应遵守相关规程并注意以下事项以确保正角安全使用产品。
按产品标示输入端、输出端正确接线 ( 负载电流应小于产品的保护电流值 )
中性线 N 不能接错且须可靠接线否则产品无法正常工作
接通电源前，请仔细检查接线是否正确，负载大小是否与产品电流保护值相匹配，接线螺钉是否已拧紧，否则将损坏产品。
产品接通电源后，请勿接触带点部位，以免发生触电。
本产品需与微断配合起到短路保护功能，否则产品输入端或负载端有短路现象时将起不了限荷保护功能
因产品具有自动复位功能，产品起到保护并动作后，应立即去掉负载 ( 用电器 )。并检查电路，否则产品将会频繁接通负载，断开负载，最终会因长时
间的频繁超负载的接通、断开而烧坏产品或用电线路，产品如在连续保护 5 次后，将会锁定，保护值会闪烁，需要人工按 " 复位 " 键解除锁定。以保护
用户的设备安全。
长期不使用的产品注意防尘、防尘、在使用前应按前述内容进行调试，正常后方可投入使用
外形及安装尺寸 (mm)
保护器
断路器 零线 火线
36
零线 火线
45
进 线 进 线
81 45 60
出 线 出 线
注：产品分上进线和下进线两种类型
30
