智能型万能式断路器
Intelligent universal circuit breaker
PDW1-1000

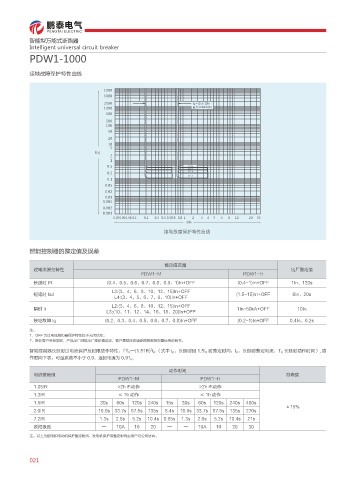

接地故障保护特性曲线

ᣑ౜ᩱ䯈ԉ័➥ᕓᰞ㏫

智能控制器的整定值及误差

整定值范围
过电流脱扣特性 出厂整定值
PDW1-M PDW1-H
长延时 IR (0.4、0.5、0.6、0.7、0.8、0.9、1)In+OFF (0.4~1)In+OFF 1In、120s
L3:(3、4、6、8、10、12、15)In+OFF
短延时 Isd (1.5~15)In+OFF 6In、20s
L4:(3、4、5、6、7、8、10)In+OFF
L2:(3、4、6、8、10、12、15)In+OFF
瞬时 Ii 1In~50kA+OFF 10In
L3:(10、11、12、14、16、18、20)In+OFF
接地故障 Ig (0.2、0.3、0.4、0.5、0.6、0.7、0.8)In+OFF (0.2~1)In+OFF 0.4In、0.2s
注：
1、OFF 为过电流脱扣器保护特性处于关闭状态。
2、除非客户另有规定，产品出厂时按出厂整定值设定，客户需整定时请参照智能控制器使用说明书。
2
2
智能控制器长延时过电流保护反时限动作特性：I T R —(1.51R) t R （式中 t R ：长延时回 1.5I R 时整定时间，I R ：长延时整定电流，T R 长延时动作时间）, 动
作时间下表，可返系数不小于 0.9，返回电流为 0.91 R。
动作时间
电流整定值 准确度
PDW1-M PDW1-H
1.05IR >2h 不动作 >2h 不动作
1.3IR ≤ 1h 动作 ≤ 1h 动作
1.5IR 30s 60s 120s 240s 15s 30s 60s 120s 240s 480s
±15%
2.0IR 16.9s 33.7s 67.5s 135s 8.4s 16.9s 33.7s 67.5s 135s 270s
7.2IR 1.3s 2.6s 5.2s 10.4s 0.65s 1.3s 2.6s 5.2s 10.4s 21s
脱扣级别 — 10A 10 20 — — 10A 10 20 30
注：以上为配电和电动机保护整定时间，发电机保护用整定时间由用户与公司协商。
