鹏泰电气
PENGTAI ELECTRIC
智能型万能式断路器
Intelligent universal circuit breaker

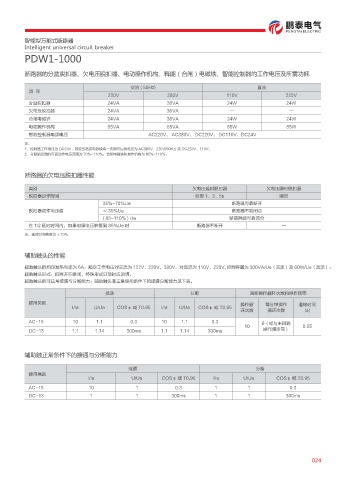

PDW1-1000
断路器的分励脱扣器、欠电压脱扣器、电动操作机构、释能（合闸）电磁铁、智能控制器的工作电压及所需功耗
交流 ( 50Hz) 直流
项 目
220V 380V 110V 220V
分励脱扣器 24VA 36VA 24W 24W
欠电压脱扣器 24VA 36VA — —
合闸电磁铁 24VA 36VA 24W 24W
电动操作机构 85VA 85VA 85W 85W
智能控制器电源电压 AC220V、 AC380V、 DC220V、 DC110V、DC24V
注：
1．控制器工作电压为 DC24V，其变压器或电源模块—次侧可提供电压为 AC380V、220V(50Hz) 或 DC220V、110V。
2．分励脱扣器的可靠动作电压范围为 70%~110%，合闸电磁铁和操作机构为 85%~110%。
断路器的欠电压脱扣器性能
类别 欠电压延时脱扣器 欠电压瞬时脱扣器
脱扣器动作时间 延时 1、3、5s 瞬时
35%~70%Ue 断路器可靠断开
脱扣器动作电压值 ≤ 35%Ue 断路器不能闭合
( 85~110% ) Ue 断路器能可靠闭合
在 1/2 延时时间内，如果电源电压恢复到 85%Ue 时 断路器不断开 —
注：延时时间精度为 ±10%
辅助触头的性能
辅助触头的约定发热电流为 6A；额定工作电压对交流为 127V、220V、380V，对直流为 110V、220V, 控制容量为 300VA/Ue（交流）及 60W/Ue（直流）；
辅助触头形式：四常开四常闭，特殊形式订货时应说明。
辅助触头的非正常接通与分断能力：辅助触头非正常使用条件下的接通分断能力见下表。
接通 分断 通断操作循环次数和操作频率
使用类别 操作循 每分钟操作 通电时间
I/Ie U/Ue COSφ 或 T0.95 I/Ie U/Ue COSφ 或 T0.95
环次数 循环次数 (s)
AC-15 10 1.1 0.3 10 1.1 0.3 6（或与主回路
10 0.05
DC-13 1.1 1.14 300ms 1.1 1.14 300ms 操作频率同）
辅助触正常条件下的接通与分断能力
接通 分断
使用类别
I/Ie U/Ue COSφ 或 T0.95 I/Ie U/Ue COSφ 或 T0.95
AC-15 10 1 0.3 1 1 0.3
DC-13 1 1 300ms 1 1 300ms
024
