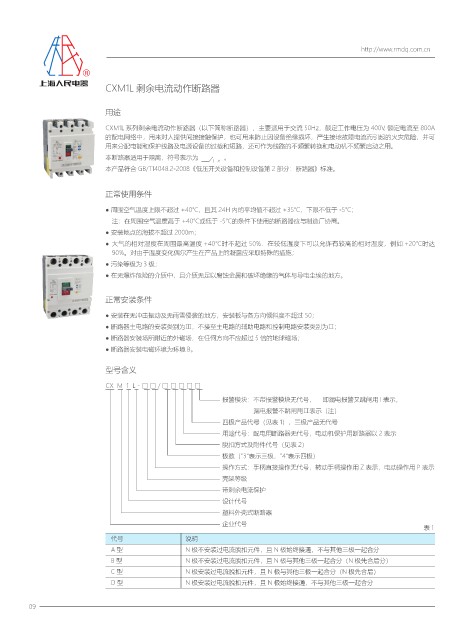

CXM1L 剩余电流动作断路器

用途

CXM1L 系列剩余电流动作断路器（以下简称断路器），主要适用于交流 50Hz，额定工作电压为 400V, 额定电流至 800A
的配电网络中，用来对人提供间接接触保护，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可
用来分配电能和保护线路及电源设备的过载和短路，还可作为线路的不频繁转换和电动机不频繁启动之用。
本断路器适用于隔离，符号表示为 。
本产品符合 GB/T14048.2-2008《低压开关设备和控制设备第 2 部分：断路器》标准。

正常使用条件

● 周围空气温度上限不超过 +40℃，且其 24H 内的平均值不超过 +35℃，下限不低于 -5℃；
注：在周围空气温度高于 +40℃或低于 -5℃的条件下使用的断路器应与制造厂协商。
● 安装地点的海拔不超过 2000m；
● 大气的相对湿度在周围最高温度 +40℃时不超过 50%．在较低温度下可以允许有较高的相对湿度，例如 +20℃时达
90%。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施；
● 污染等级为 3 级；
● 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。

正常安装条件

● 安装在无冲击振动及无雨雪侵袭的地方，安装板与各方向倾斜度不超过 50；
● 断路器主电路的安装类别为Ⅲ，不接至主电路的辅助电路和控制电路安装类别为Ⅱ；
● 断路器安装场所附近的外磁场，在任何方向不应超过 5 倍的地球磁场；
● 断路器安装电磁环境为环境 B。

型号含义

CX M 1 L - □ □ / □ □ □ □ □
报警模块：不带报警模块无代号， 即漏电报警又跳闸用 I 表示，
漏电报警不跳闸用Ⅱ表示（注）
四极产品代号（见表 1），三极产品无代号
用途代号：配电用断路器无代号，电动机保护用断路器以 2 表示
脱扣方式及附件代号（见表 2）
极数（”3“表示三极，”4“表示四极）
操作方式：手柄直接操作无代号，转动手柄操作用 Z 表示，电动操作用 P 表示
壳架等级
带剩余电流保护
设计代号
塑料外壳式断路器
企业代号
表1
代号 说明
A型 N 极不安装过电流脱扣元件，且 N 极始终接通，不与其他三极一起合分
B型 N 极不安装过电流脱扣元件，且 N 极与其他三极一起合分（N 极先合后分）
C型 N 极安装过电流脱扣元件，且 N 极与其他三极一起合分（N 极先合后）
D 型 N 极安装过电流脱扣元件，且 N 极始终接通，不与其他三极一起合分
