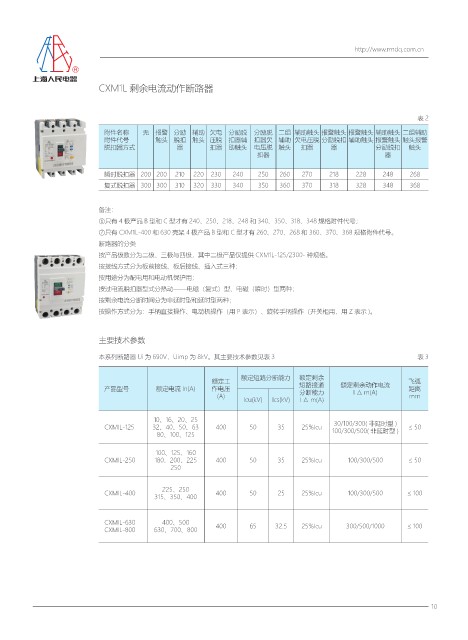

CXM1L 剩余电流动作断路器

表2

附件名称 无 报警 分励 辅助 欠电 分励脱 分励脱 二组 辅助触头 报警触头 报警触头 辅助触头 二组辅助
附件代号 触头 脱扣 触头 压脱 扣器辅 扣器欠 辅助 欠电压脱 分励脱扣 辅助触头 报警触头 触头报警
脱扣器方式 器 扣器 助触头 电压脱 触头 扣器 器 分励脱扣 触头
扣器 器

瞬时脱扣器 200 200 210 220 230 240 250 260 270 218 228 248 268
复式脱扣器 300 300 310 320 330 340 350 360 370 318 328 348 368

备注：
①只有 4 极产品 B 型和 C 型才有 240、250、218、248 和 340、350、318、348 规格附件代号；
⑦只有 CXM1L-400 和 630 壳架 4 极产品 B 型和 C 型才有 260、270、268 和 360、370、368 规格附件代号。
断路器的分类
按产品极数分为二极、三极与四极，其中二极产品仅提供 CXM1L-125/2300- 种规格。
按接线方式分为板前接线、板后接线、插入式三种；
按用途分为配电用和电动机保护用；
按过电流脱扣器型式分热动——电磁（复式）型、电磁（瞬时）型两种；
按剩余电流分断时间分为非延时型和延时型两种；
按操作方式分为：手柄直接操作、电动机操作（用 P 表示）、旋转手柄操作（开关柜用，用 Z 表示 )。

主要技术参数

本系列断路器 Ui 为 690V，Uimp 为 8kV。其主要技术参数见表 3 表3

额定短路分断能力 额定剩余
额定工 飞弧
产品型号 额定电流 In(A) 作电压 短路接通 额定剩余动作电流 距离
分断能力
I △ m(A)
(A) mm
报警模块：不带报警模块无代号， 即漏电报警又跳闸用 I 表示， Icu(kV) Ics(kV) I △ m(A)
漏电报警不跳闸用Ⅱ表示（注）
四极产品代号（见表 1），三极产品无代号 10、16、20、25 30/100/300( 非延时型 )
CXMIL-125 32、40、50、63 400 50 35 25%Icu ≤ 50
用途代号：配电用断路器无代号，电动机保护用断路器以 2 表示 80、100、125 100/300/500( 非延时型 )
脱扣方式及附件代号（见表 2）
极数（”3“表示三极，”4“表示四极） 100、125、160
CXMIL-250 180、200、225 400 50 35 25%Icu 100/300/500 ≤ 50
操作方式：手柄直接操作无代号，转动手柄操作用 Z 表示，电动操作用 P 表示 250
壳架等级
带剩余电流保护 CXMIL-400 225、250 400 50 25 25%Icu 100/300/500 ≤ 100
设计代号 315、350、400
塑料外壳式断路器
企业代号 CXMIL-630 400、500 400 65 32.5 25%Icu 300/500/1000 ≤ 100
CXMIL-800 630、700、800

10
