P. 78

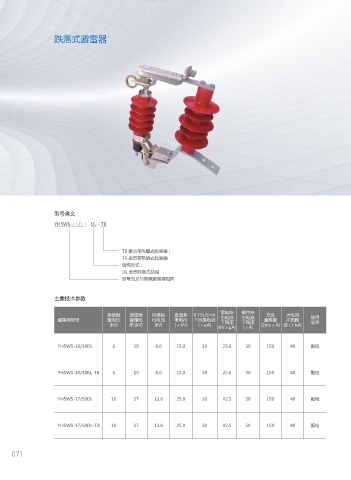

跌落式避雷器
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
型号含义
YH5WS- □ / □ DL - TB
TB 表示带热爆式脱离器；
TR 表示带热熔式脱离器
结构形式：
DL 表示跌落式结构
型号含义与常规避雷器相同
主要技术参数
系统额 避雷器 持续运 直流参 0.75U1mA 雷电冲 操作冲 方波 大电流 使用
击电流
击电流
避雷器型号 定电压 额定电 行电压 考电压 下泄露电流 下残压 下残压 通容量 冲击耐 场所
(kV) 压 (kV) (kV) ( ≮ kV) ( ≯ μA) (kV ≯ μA) (≯A) (2ms ≮ A) 受(≮kA)
YH5WS-10/30DL 6 10 8.0 15.0 30 25.6 30 150 40 配电
YH5WS-10/30KL-TB 6 10 8.0 15.0 30 25.6 30 150 40 配电
YH5WS-17/50DL 10 17 13.6 25.0 30 42.5 50 150 40 配电
YH5WS-17/50DL-TB 10 17 13.6 25.0 30 42.5 50 150 40 配电
071
