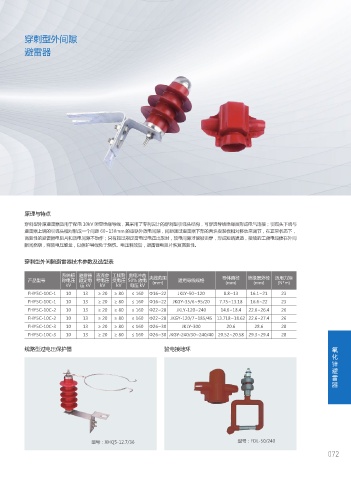

穿刺型外间隙 Committed to providing global users
致力于为全球用户提供
高品质、高性能的电气产品！ High quality, high performance electrical products!
避雷器

原理与特点

穿刺型外隙避雷器适用于配电 10kV 架空绝缘导线，其采用了专利设计的穿刺型引弧头结构，可穿透导线绝缘层形成电气连接；引弧头下端与
避雷器上端的引弧头相对形成一个间距 60~130mm 的串联外放电间隙，间距通过避雷器下部的两块安装板相对移动来调节，在正常状态下，
高阻性的避雷器电阻片和放电间隙不动作；只有超过规定雷电过电压出现时，放电间隙才能被击穿，形成短路通道，接续的工频电弧便在外间
隙间燃烧，释放电压能量，以保护导线免于烧伤。电压释放后，避雷器电阻片恢复高阻性。

穿刺型外间隙避雷器技术参数及选型表

系统标 避雷器 直流参 工频耐 雷电冲击 夹线范围 导体直径 绝缘层外径 适用力矩
产品型号 称电压 额定电 考电压 受电压 50% 放电 (mm) 适用导线规格 (mm) (mm) (N*m)
kV 压 kV kV kV 电压 kV
FHY5C-10C-1 10 13 ≥ 20 ≥ 80 ≤ 160 Ф16~22 JKLY-50~120 8.8~13 16.1~21 23
FHY5C-10C-1 10 13 ≥ 20 ≥ 80 ≤ 160 Ф16~22 JKGY-35/6~95/20 7.75~13.18 16.6~22 23
FHY5C-10C-2 10 13 ≥ 20 ≥ 80 ≤ 160 Ф22~28 JKLY-120~240 14.6~18.4 22.6~26.4 26
FHY5C-10C-2 10 13 ≥ 20 ≥ 80 ≤ 160 Ф22~28 JKGY-120/7~185/45 13.718~18.62 22.6~27.4 26
FHY5C-10C-3 10 13 ≥ 20 ≥ 80 ≤ 160 Ф26~30 JKLY-300 20.6 28.6 28
FHY5C-10C-3 10 13 ≥ 20 ≥ 80 ≤ 160 Ф26~30 JKGY-240/30~240/40 20.52~20.58 29.3~29.4 28

线路型过电压保护器 验电接地环 氧
化
锌
避
雷
器

型号：XHQ5-12.7/36 型号：FDL-50/240
