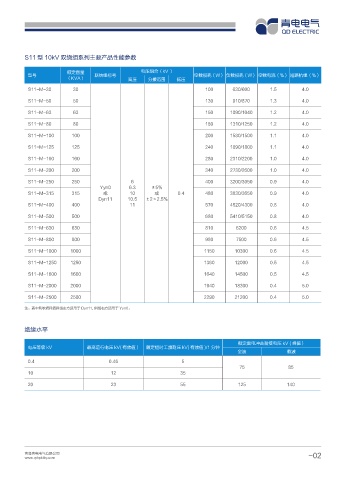

S11 型 10kV 双绕组系列主要产品性能参数

额定容量 电压组合（kV ）
型号 联结组标号 空载损耗（W） 负载损耗（W） 空载电流（％） 短路抗组（％）
（KVA） 高压 分接范围 低压
S11-M-30 30 100 630/600 1.5 4.0
S11-M-50 50 130 910/870 1.3 4.0

S11-M-63 63 150 1090/1040 1.2 4.0
S11-M-80 80 180 1310/1250 1.2 4.0

S11-M-100 100 200 1580/1500 1.1 4.0
S11-M-125 125 240 1890/1800 1.1 4.0

S11-M-160 160 280 2310/2200 1.0 4.0
S11-M-200 200 340 2730/2600 1.0 4.0
S11-M-250 250 6 400 3200/3050 0.9 4.0
Yyn0 6.3 ±5％
S11-M-315 315 或 10 或 0.4 480 3830/3650 0.9 4.0
Dyn11 10.5 ±2×2.5％
S11-M-400 400 11 570 4520/4300 0.8 4.0
S11-M-500 500 680 5410/5150 0.8 4.0
S11-M-630 630 810 6200 0.6 4.5

S11-M-800 800 980 7500 0.6 4.5
S11-M-1000 1000 1150 10300 0.6 4.5

S11-M-1250 1250 1360 12000 0.5 4.5
S11-M-1600 1600 1640 14500 0.5 4.5

S11-M-2000 2000 1940 18300 0.4 5.0
S11-M-2500 2500 2290 21200 0.4 5.0

注：表中负软损粍值斜线左方适用于 Dyn11, 斜线右方适用于 Yyn0。

绝缘水平

额定雷电冲击耐受电压 kV ( 峰值）
电压等级 kV 最高运行电压 kV( 有效值） 额定短时工频耐压 kV( 有效值 )/1 分钟
全波 截波
0.4 0.46 5
75 85
10 12 35
20 23 55 125 140
