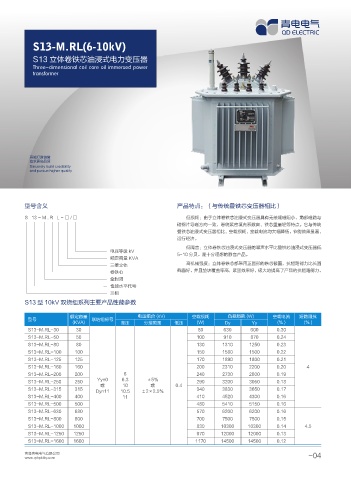

S13-M.RL(6-10kV)

S13 立体卷铁芯油浸式电力变压器
Three-dimensional coil core oil immersed power
transformer

真诚打造信誉
追求更高品质
Sincerely build credibility
and pursue higher quality

型号含义 产品特点：（与传统叠铁芯变压器相比）
S 13 - M . R L - □ / □ 低损耗：由于立体卷铁芯油浸式变压器具有无接缝磁阻小、角部磁路与
硅钢片导磁方向一致、卷绕紧密填充系数高、铁芯重量轻等特点。它与传统
叠铁芯油浸式变压嚣相比，空载损耗、室载电流均大幅降低。节能效果显著，
运行经济。
低噪音：立体卷铁芯油浸式变压器的噪声水平比叠铁芯油浸式变压器低
电压等级 kV
5~10 分贝。是十分理想的静音产品。
额定容量 KVA
三维立体 高机械强度：立体卷铁芯都采用正圆形的铁芯截面，抗短路能力比长圆
卷铁心 截面好。并且垫块覆盖率高，紧固效果好，极大地提高了产品的抗短路能力。
全封闭
性能水平代号
三相
S13 型 10kV 双绕组系列主要产品性能参数

额定容量 电压组合 (kV) 空载损耗 负载损耗 (W) 空载电流 短路阻抗
型号 联结组标号
(KVA) 高压 分接范围 低压 (W) Dy Yy (％ ) (％ )
S13-M.RL-30 30 80 630 600 0.30
S13-M.RL-50 50 100 910 870 0.24
S13-M.RL-80 80 130 1310 1250 0.23
S13-M.RL-100 100 150 1580 1500 0.22
S13-M.RL-125 125 170 1890 1800 0.21
S13-M.RL-160 160 200 2310 2200 0.20 4
S13-M.RL-200 200 6 240 2730 2600 0.19
Yyn0 6.3 ±5％
S13-M.RL-250 250 290 3200 3050 0.18
或 10 或 0.4
S13-M.RL-315 315 340 3830 3650 0.17
Dyn11 10.5 ±2×2.5％
S13-M.RL-400 400 11 410 4520 4300 0.16
S13-M.RL-500 500 480 5410 5150 0.16
S13-M.RL-630 630 570 6200 6200 0.16
S13-M.RL-800 800 700 7500 7500 0.15
S13-M.RL-1000 1000 830 10300 10300 0.14 4.5
S13-M.RL-1250 1250 970 12000 12000 0.13
S13-M.RL-1600 1600 1170 14500 14500 0.12
