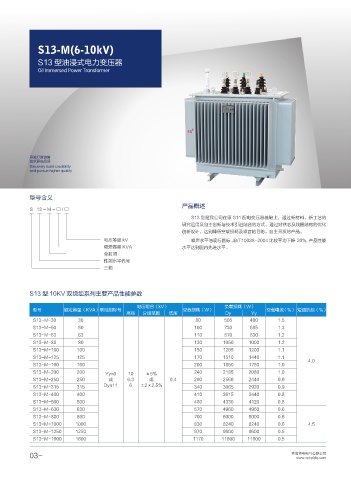

Page 14 - 青岛青电电气有限公司

S13-M(6-10kV)

S13 型油浸式电力变压器
Oil Immersed Power Transformer

真诚打造信誉
追求更高品质
Sincerely build credibility
and pursue higher quality

型号含义
产品概述
S 13 - M - □ / □
S13 型是我公司在原 S11 配电变压器基础上，通过新材料、新工艺的
研究运用及自主创新与技术引进结合的方式，通过对铁芯及线圈结构的优化
创新设计，达到降低空载损耗及噪音的目的。自主开发的产品。
电压等级 kV 噪声水平与现行国标 JB/T10088-2004 比较平均下降 20%, 产品性能
额定容量 KVA 水平达到国内先进水平。
全封闭
性能水平代号
三相

S13 型 10KV 双绕组系列主要产品性能参数

电压组合（kV） 负载损耗（W）
型号 额定容量（KVA）联结组标号 空载损耗（W） 空载电流（％） 短路抗组（％）
高压 分接范围 低压 Dy Yy
S13-M-30 30 80 505 480 1.5
S13-M-50 50 100 730 695 1.3
S13-M-63 63 110 870 830 1.2
S13-M-80 80 130 1050 1000 1.2
S13-M-100 100 150 1265 1200 1.1
S13-M-125 125 170 1510 1440 1.1
4.0
S13-M-160 160 200 1850 1760 1.0
S13-M-200 200 Yyn0 10 ±5％ 240 2185 2080 1.0
S13-M-250 250 或 6.3 或 0.4 290 2560 2440 0.9
S13-M-315 315 Dyn11 6 ±2×2.5％ 340 3065 2920 0.9
S13-M-400 400 410 3615 3440 0.8
S13-M-500 500 480 4330 4120 0.8
S13-M-630 630 570 4960 4960 0.6
S13-M-800 800 700 6000 6000 0.6
S13-M-1000 1000 830 8240 8240 0.6 4.5
S13-M-1250 1250 970 9600 9600 0.5
S13-M-1600 1600 1170 11600 11600 0.5
