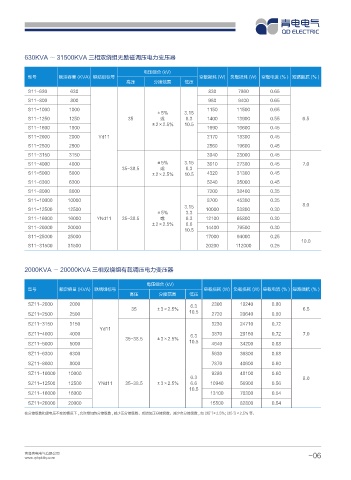

630KVA 〜 31500KVA 三相双绕组无励磁调压电力变压器

电压组合 (kV)
型号 额定容量 (KVA) 联结组标号 空载损耗 (W) 负载损耗 (W) 空载电流 (％ ) 短路阻抗 (％ )
高压 分接范围 低压
S11-630 630 830 7860 0.65
S11-800 800 980 9400 0.65
S11-1000 1000 1150 11500 0.65
±5％ 3.15
S11-1250 1250 35 或 6.3 1400 13900 0.55 6.5
±2×2.5％ 10.5
S11-1600 1600 1690 16600 0.45
S11-2000 2000 Yd11 2170 18300 0.45
S11-2500 2500 2560 19600 0.45
S11-3150 3150 3040 23000 0.45
S11-4000 4000 ±5％ 3.15 3610 27300 0.45 7.0
35~38.5 或 6.3
S11-5000 5000 ±2×2.5％ 10.5 4320 31300 0.45
S11-6300 6300 5240 35000 0.45
S11-8000 8000 7200 38400 0.35
S11-10000 10000 8700 45300 0.35
3.15 8.0
S11-12500 12500 10000 53800 0.30
±5％ 3.3
S11-16000 16000 YNd11 35~38.5 或 6.3 12100 65800 0.30
±2×2.5％ 6.6
S11-20000 20000 14400 79500 0.30
10.5
S11-25000 25000 17000 94000 0.25
10.0
S11-31500 31500 20200 112000 0.25

2000KVA 〜 20000KVA 三相双绕组有载调压电力变压器

电压组合 (kV)
型号 额定容量 (KVA) 联结组标号 空载损耗 (W) 负载损耗 (W) 空载电流 (％ ) 短路阻抗 (％ )
高压 分接范围 低压
SZ11-2000 2000 6.3 2300 19240 0.80
35 ±3×2.5％ 6.5
SZ11-2500 2500 10.5 2720 20640 0.80
SZ11-3150 3150 3230 24710 0.72
Yd11
SZ11-4000 4000 6.3 3870 29160 0.72 7.0
35~38.5 ±3×2.5％
SZ11-5000 5000 10.5 4640 34200 0.68

SZ11-6300 6300 5630 36800 0.68
SZ11-8000 8000 7870 40600 0.60
SZ11-10000 10000 9280 48100 0.60
6.3 8.0
SZ11-12500 12500 YNd11 35~38.5 ±3×2.5％ 6.6 10940 56900 0.56
10.5
SZ11-16000 16000 13100 70300 0.54
SZ11-20000 20000 15500 82800 0.54
+3
+1
在分接级数和级电压不变的情况下 , 允许增加负分接级数 , 减少正分接级数，或增加正分接级数，减少负分接级数 , 如 (35 ×2.5%; (35 )×2.5% 等。
-3
-1
