ZKM1
塑料外壳式断路器 庆凯

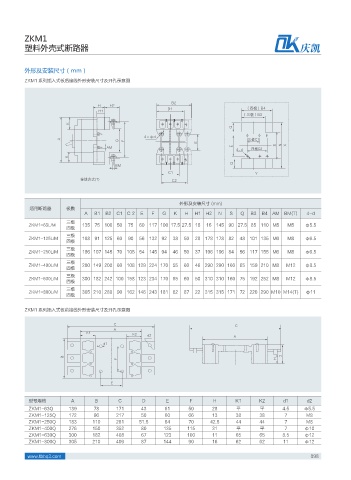

外形及安装尺寸（mm）

ZKM1 系列插入式板后接线外形安装尺寸及开孔示意图

#
) )
# Ḛٽ౜ḛ#
)
Ḛʻ౜ḛ#
,
2
fíE
" ʻ౜$
( '
&
". & 4 / 9
E ٽ౜$
,
2
#.
$ :
ଋጲழय 5 $

外形及安装尺寸 (mm)
适用断路器 极数
A B1 B2 C1 Ｃ2 E F G K H H1 H2 N S Q B3 B4 AM BM(T) 4-d
三极
ZKM1-63L/M 135 75 100 50 75 60 117 100 17.5 27.5 18 16 145 90 27.5 85 110 M5 M5 ф5.5
四极
三极
ZKM1-125L/M 168 91 125 60 90 56 132 92 38 50 28 178 178 82 48 101 135 M6 M8 ф6.5
四极
三极
ZKM1-250L/M 186 107 145 70 105 54 145 94 46 50 37 196 196 84 56 117 155 M6 M8 ф6.5
四极
三极
ZKM1-400L/M 280 149 200 60 108 129 224 170 55 60 46 290 290 160 65 159 210 M8 M12 ф8.5
四极
三极
ZKM1-630L/M 300 182 242 100 158 123 234 170 65 60 50 310 310 160 75 192 252 M8 M12 ф8.5
四极
三极
ZKM1-800L/M 305 210 280 90 162 146 243 181 62 87 22 315 315 171 72 220 290 M10 M14(T) ф11
四极
ZKM1 系列插入式板前接线外形安装尺寸及开孔示意图

C C
A
K1 K2 d2 A
d1

B D
F H

E

型号规格 A B C D E F H K1 K2 d1 d2
ZKM1-63Q 139 78 171 43 61 50 28 平 平 4.5 ф5.5
ZKM1-125Q 172 96 217 50 60 66 13 38 38 7 M8
ZKM1-250Q 183 110 261 51.5 64 70 42.5 44 44 7 M8
ZKM1-400Q 276 150 352 80 135 115 31 平 平 7 ф10
ZKM1-630Q 300 182 408 67 123 100 11 65 65 8.5 ф12
ZKM1-800Q 305 210 409 87 144 90 16 62 62 11 ф12
