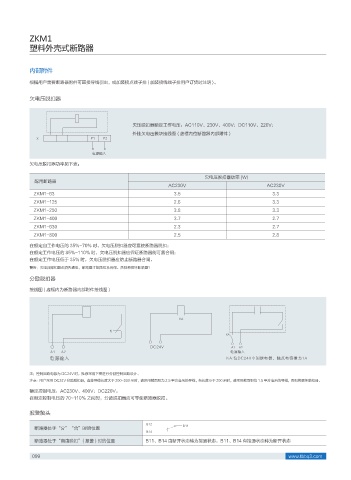

ZKM1
塑料外壳式断路器

内部附件

根据用户需要断路器附件可直接导线引出，或加装接点端子排 ( 加装接线端子排用户订货时注明 )。

欠电压脱扣器

欠压脱扣器额定工作电压：AC110V、230V、400V；DC110V、220V；
外挂欠电压模块接线图 ( 虚框内位断路器内部附件 )
9 1 1

⩡⎼䒿ڑ
欠电压脱扣器功率见下表：

欠电压脱扣器功率 (W)
配用断路器
AC230V AC230V
ZKM1-63 3.5 3.3
ZKM1-125 2.6 3.3
ZKM1-250 3.8 3.3
ZKM1-400 3.7 2.7
ZKM1-630 2.3 2.7
ZKM1-800 2.5 2.8
在额定自工作电压的 35%~70% 时，欠电压脱扣器应可靠使断路器脱扣；
在额定工作电压的 85%~110% 时，欠电压脱扣器应保证断路器能可靠合闸；
在额定工作电压低于 35% 时，欠电压脱扣器应防止断路器合闸。
警告：欠电压脱扣器必须先通电，断路器才能再扣及合闸。否则将损坏断路器！
分励脱扣器

接线图 ( 虚框内为断路器内部附件接线图 )

,"

,
,"
%$ 7 " "
" "
," ͮ%$ 7˖ᫍፘႂ٧Ḟᝎཁႂࠓ᧙˝ "

注：控制回路电源为 DC24V 时，推荐采用下图进行分励控制回路设计。
注意：用户采用 DC24V 分励脱扣器，连接导线长度大于 200~300 米时，请采用截面积为 2.5 平方毫米的导线，当长度小于 200 米时，请采用截面积位 1.5 平方毫米的导线，否则将顺坏脱扣器。

额定控制电压：AC230V、400V；DC220V。
在额定控制电压的 70~110% 之间时，分励脱扣器应可靠使断路器脱扣。

报警触头

# #
断路器处于“分”“合”时的位置
#
断路器处于“自由脱扣”( 报警 ) 时的位置 B11、B14 由断开状态转为接通状态，B11、B14 有接通状态转为断开状态
