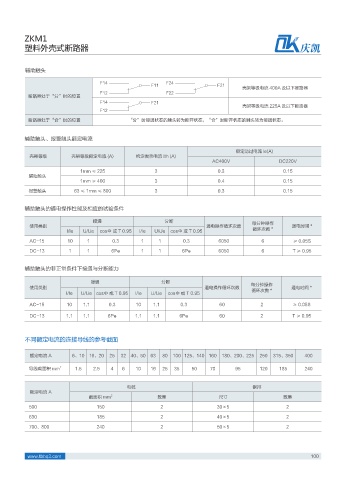

ZKM1
塑料外壳式断路器 庆凯

辅助触头

' '
' '
壳架等极电流 400A 及以下断路器
' '
断路器处于“分”时的位置
' '
壳架等级电流 225A 及以下断路器
'
断路器处于“合”时的位置 “分”时接通状态的触头转为断开状态，“合”时断开状态的触头转为接通状态。

辅助触头、报警触头额定电流

额定功过电流 le(A)
壳架等级 壳架等级额定电流 (A) 约定发热电流 Ith (A)
AC400V DC220V
1mm ≤ 225 3 0.3 0.15
辅助触头
1mm ≥ 400 3 0.4 0.15
报警触头 63 ≤ 1mm ≤ 800 3 0.3 0.15

辅助触头的通电操作性能及相应的试验条件

接通 分断 每分钟操作
使用类别 通电操作循环次数 通电时间 *
I/Ie U/Ue cosФ 或 T 0.95 I/Ie U/Ue cosФ 或 T 0.95 循环次数 *
AC-15 10 1 0.3 1 1 0.3 6050 6 ≥ 0.05S
DC-13 1 1 6Pe 1 1 6Pe 6050 6 T ≥ 0.95

辅助触头的非正常条件下接通与分断能力

接通 分断
使用类别 通电操作循环次数 每分钟操作 通电时间 *
I/Ie U/Ue cosФ 或 T 0.95 I/Ie U/Ue cosФ 或 T 0.95 循环次数 *

AC-15 10 1.1 0.3 10 1.1 0.3 60 2 ≥ 0.05S
DC-13 1.1 1.1 6Pe 1.1 1.1 6Pe 60 2 T ≥ 0.95

不同额定电流的连接导线的参考截面

额定电流 A 6、10 16、20 25 32 40、50 63 80 100 125、140 160 180、200、225 250 315、350 400

导线截面积 mm 2 1.5 2.5 4 6 10 16 25 35 50 70 95 120 185 240

电缆 铜排
额定电流 A
截面积 mm 2 数量 尺寸 数量
500 150 2 30×5 2
630 185 2 40×5 2
700、800 240 2 50×5 2
