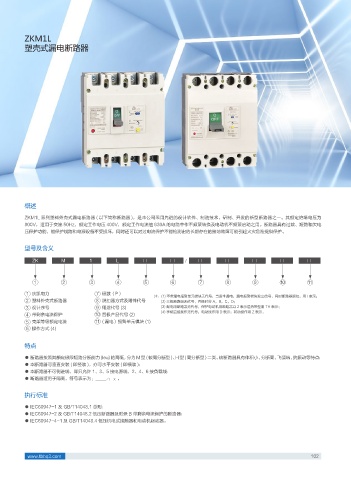

ZKM1L
塑壳式漏电断路器 庆凯

概述

ZKM1L 系列塑料外壳式漏电断路器 ( 以下简称断路器 )，是本公司采用先进的设计软件、制造技术，研制、开发的新型断路器之一。其额定绝缘电压为
800V，适用于交流 50Hz，额定工作电压 400V，额定工作电流值 630A 的电路中作不频繁转换及电动机不频繁启动之用。断路器具有过载、短路和欠电
压保护功能，能保护线路和电源设备不受损坏，同时还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。

型号及含义

ZK M 1 L □ □ □ □ □ □ □
/

1 2 3 4 5 6 7 8 9 10 11

1 庆凯电力 7 极数（P）
注：(1) 不带漏电报警单元模块无代号；当发生漏电，漏电报警模块发出信号，同时断路器脱扣，用 I 表示；
2 塑料外壳式断路器 8 脱扣器方式及附件代号 (2) 三极断路器无代号，四极时分 A，B，C，D；
3 设计序号 9 用途代号 (3) (3) 配电用断路器无代号，保护电动机用断路器以 2 表示湿热带型用 TH 表示；
(4) 手柄直接操作无代号：电动操作用 D 表示；转动操作用 Z 表示。
4 带剩余电流保护 10 四极产品代号 (2)
5 壳架等级额定电流 11 ( 漏电）报警单元模块 (1)
6 操作方式 (4)

特点

● 断路器按照其额定极限短路分断能力 (leu) 的高低，分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 二类。该断路器具有体积小、分断高、飞弧端，抗振动等特点 ；
● 本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )；
● 本断路器不可倒进线，即只允许 1、3、5 接电源线，2、4、6 接负载线；
● 断路器适用于隔离，符号表示为： 。

执行标准

● IEC60947-1 及 GB/T14048.1 总则；
● IEC60947-2 及 GB/T14048.2 低压断路器及附录 B 带剩余电流保护的断路器；
● IEC60947-4-1 及 GB/T14048.4 低压机电式接触器和电动机起动器。
