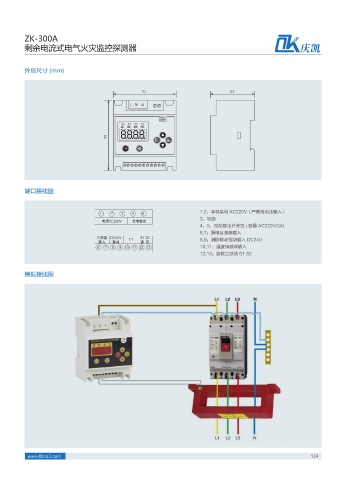

ZK-300A
剩余电流式电气火灾监控探测器 庆凯
外形尺寸 (mm)
L N
䜶㾲 Ძ丂 ᨋ䋌 ⓮余
8888
....
⿔䌊 䜺ไ
䌤ጀ ७᫈
㥐…
ၳڳ
⓮余
端口接线图
1,2：本机供电 AC220V（严禁高电压输入）
3：地线
⩡⎼"$ 7 ᣓݢ䒿ܦ
4，5：控制输出开关型 ( 容量 AC220V/3A)
6,7：漏电互感器输入
ξᙋஔ %$ 7 5 4 4 8,9：消防联动强切输入 DC24V
䒿ڑ 㖀ߔ 䕆 䃛
10,11：温度传感器输入
12,13：波载二总线 S1 S2
模拟接线图
