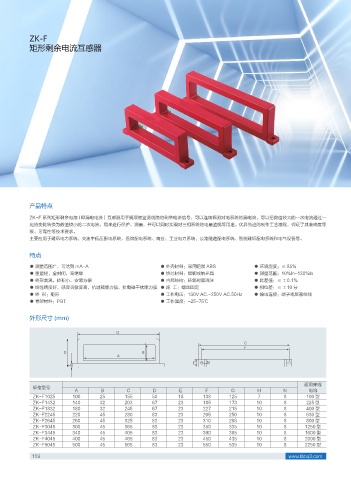

ZK-F
矩形剩余电流互感器

产品特点

ZK-F 系列矩形剩余电漉 I 即漏电电流）互感器用于提取被监测线路的剩余电流信号，可以连续探测对地系统的漏电流，可以把数值较大的一次电流通过一
定的变比转换为数值较小的二次电流，用来进行保护、测量，并可以同时实现对三相系统的电量监视等用途。优异先进的制作工艺漉程，保证了其准确度等
级、可靠性等技术要求。
主要应用于建筑电力系统、交流中低压配电系统、医院配电系统、商业、工业电力系统、公路隧道配电系统、智能建筑配电系统和电气设备等。

特点

● 测量范围广，可达到 mA-A ● 外壳材料：采用阻燃 ABS ● 环境湿度：≤ 85%
● 重量轻，全封闭，高绝缘 ● 铁芯材料：镍钢或纳米晶 ● 测量范围：10%ln~130%ln
● 外形美观，体积小，安装方便 ● 内部结构：环氧树脂浇注 ● 比差值：≤ ±0.1%
● 线性精度好，感应灵敏度高，抗过载能力强，抗电磁干扰能力强 ● 施 工：螺丝固定 ● 相位差：≤ ±10 分
● 外 形：矩形 ● 工作电压：160V AC.~250V AC.50Hz ● 输出连接：端子或屏蔽绞线
● 骨架材料：PBT ● 工作温度：-25~75℃

外形尺寸 (mm)

(
$
'
% #
"
& /
)

适用穿线
规格型号
A B C D E F G H N 电流
ZK-F1025 100 25 155 50 18 138 125 7 8 100 型
ZK-F1432 140 32 203 67 23 185 173 10 8 225 型
ZK-F1832 180 32 245 67 23 227 215 10 8 400 型
ZK-F2245 220 45 280 83 23 265 250 10 8 630 型
ZK-F2645 260 45 325 83 23 310 295 10 8 800 型
ZK-F3045 300 45 365 83 23 350 335 10 8 1250 型
ZK-F3445 340 45 405 83 23 390 395 10 8 1600 型
ZK-F4045 400 45 465 83 23 450 435 10 8 2000 型
ZK-F5045 500 45 565 83 23 550 535 10 8 2250 型
