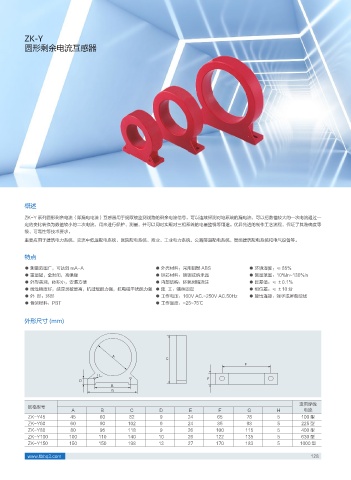

ZK-Y
圆形剩余电流互感器 庆凯

概述

ZK-Y 系列圆形剩余电流（即漏电电流）互感器用于提取被监测线路的剩余电流信号，可以连续探测对地系统的漏电流，可以把数值较大的一次电流通过一
定的变比转换为数值较小的二次电流，用来进行保护、测量，并可以同时实现对三相系统的电量监视等用途。优异先进的制作工艺流程，保证了其准确度等
级、可靠性等技术要求。
主要应用于建筑电力系统、交流中低压配电系统、医院配电系统、商业、工业电力系统、公路隧道配电系统、智能建筑配电系统和电气设备等。

特点

● 测量范围广，可达到 mA-A ● 外壳材料：采用阻燃 ABS ● 环境湿度：≤ 85%
● 重量轻，全封闭，高绝缘 ● 铁芯材料：镍钢或纳米晶 ● 测量范围：10%ln~130%ln
● 外形美观，体积小，安装方便 ● 内部结构：环氧树脂浇注 ● 比差值：≤ ±0.1%
● 线性精度好，感应灵敏度高，抗过载能力强，抗电磁干扰能力强 ● 施 工：螺丝固定 ● 相位差：≤ ±10 分
● 外 形：环形 ● 工作电压：160V AC.~250V AC.50Hz ● 输出连接：端子或屏蔽绞线
● 骨架材料：PBT ● 工作温度：-25~75℃

外形尺寸 (mm)

"
$
'
)
&
%
#
(
适用穿线
规格型号
A B C D E F G H 电流
ZK-Y45 45 60 82 9 24 65 78 5 100 型
ZK-Y60 60 90 102 9 24 85 98 5 225 型
ZK-Y80 80 95 118 9 26 100 115 5 400 型
ZK-Y100 100 110 140 10 26 122 135 5 630 型
ZK-Y150 150 150 198 13 27 170 183 5 1000 型
